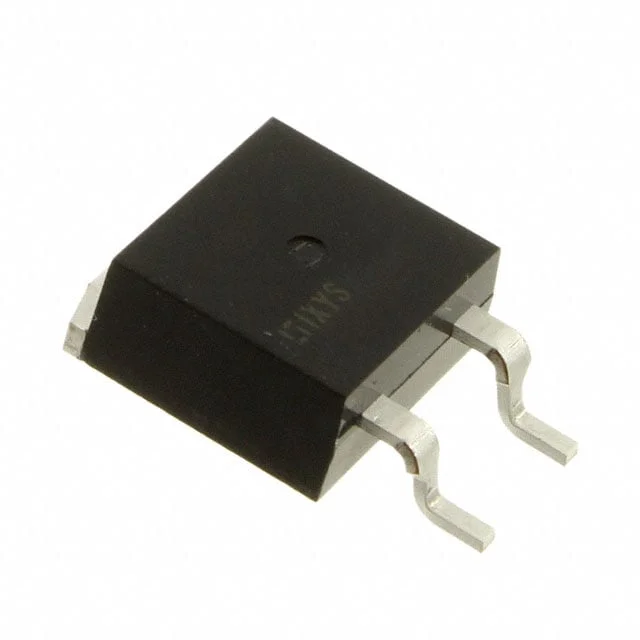

IXFA38N30X3
MOSFET N-CH 300V 38A TO263
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFA38N30X3
IXFA38N30X3 Hakkında
IXFA38N30X3, Littelfuse tarafından üretilen 300V 38A kapasitesinde N-channel MOSFET transistördür. TO-263 (D²Pak) SMD paketinde sunulan bu bileşen, düşük RDS(on) değeri (50mOhm @ 19A, 10V) ile verimli güç yönetimi sağlar. 240W güç dağıtımı kapasitesi, geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ve ±20V gate voltajı desteği ile endüstriyel uygulamalarda kullanılır. Yüksek voltajlı switching devreleri, AC/DC güç kaynakları, motor kontrolü ve enerji yönetim sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 38A (Tc) |
| Drain to Source Voltage (Vdss) | 300 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 35 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2240 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power Dissipation (Max) | 240W (Tc) |
| Rds On (Max) @ Id, Vgs | 50mOhm @ 19A, 10V |
| Supplier Device Package | TO-263HV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
