Transistörler - FET, MOSFET - Tekil

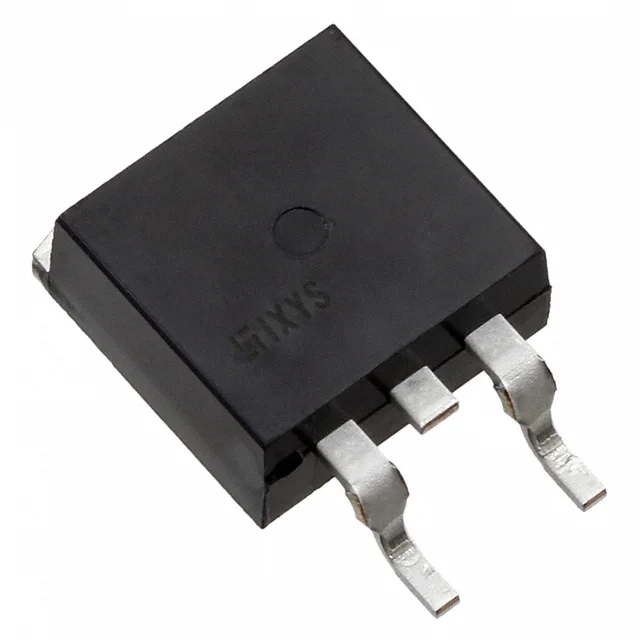

IXFA30N25X3
MOSFET N-CHANNEL 250V 30A TO263
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFA30N25X3
IXFA30N25X3 Hakkında
IXFA30N25X3, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 250V drenaj-kaynak gerilimi (Vdss) ve 30A sürekli drenaj akımı kapasitesiyle güç elektronikleri uygulamalarında kullanılır. TO-263 paketinde sunulan bileşen, anahtarlama devrelerinde, DC-DC dönüştürücülerinde, güç kaynakları ve motor kontrol sistemlerinde tercih edilmektedir. 60mOhm maksimum RDS(on) değeri düşük güç kaybı sağlar. -55°C ile 150°C arasında çalışabilir ve 176W maksimum güç dağılımına sahiptir. Hızlı anahtarlama ve düşük kapasitans özellikleriyle verimli devre tasarımına katkıda bulunur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 21 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1450 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power Dissipation (Max) | 176W (Tc) |
| Rds On (Max) @ Id, Vgs | 60mOhm @ 15A, 10V |
| Supplier Device Package | TO-263 (IXFA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 500µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
