Transistörler - FET, MOSFET - Tekil

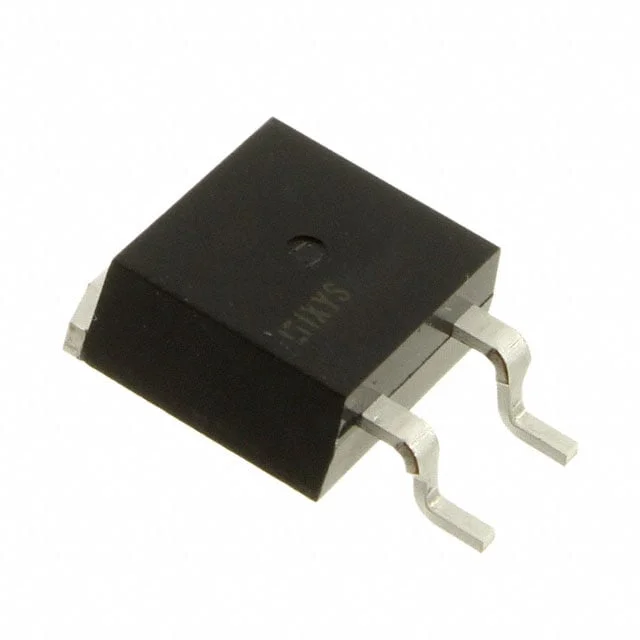

IXFA22N65X2
MOSFET N-CH 650V 22A TO263
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFA22N65X2
IXFA22N65X2 Hakkında
IXFA22N65X2, Littelfuse tarafından üretilen yüksek voltaj N-Channel MOSFET transistörüdür. 650V drain-source voltaj kapasitesi ile güç elektronikleri uygulamalarında kullanılır. 22A sürekli drenaj akımı kapasitesine sahip olan bu transistör, anahtarlama ve düzenleyici devrelerinde, converterlerde ve motor kontrol uygulamalarında yaygın olarak tercih edilir. TO-263 (D²Pak) paketinde gelen bileşen, -55°C ile 150°C arasında çalışabilir. 160mOhm maksimum Rds(on) değeri ile enerji kaybını minimuma indirger. Gate charge değeri 38nC olup, kontrol devreleri tarafından kolay sürülebilir. Industrial ve tüketici uygulamalarında yüksek voltaj ihtiyaçları için uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 38 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2310 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power Dissipation (Max) | 390W (Tc) |
| Rds On (Max) @ Id, Vgs | 160mOhm @ 11A, 10V |
| Supplier Device Package | TO-263HV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5.5V @ 1.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
