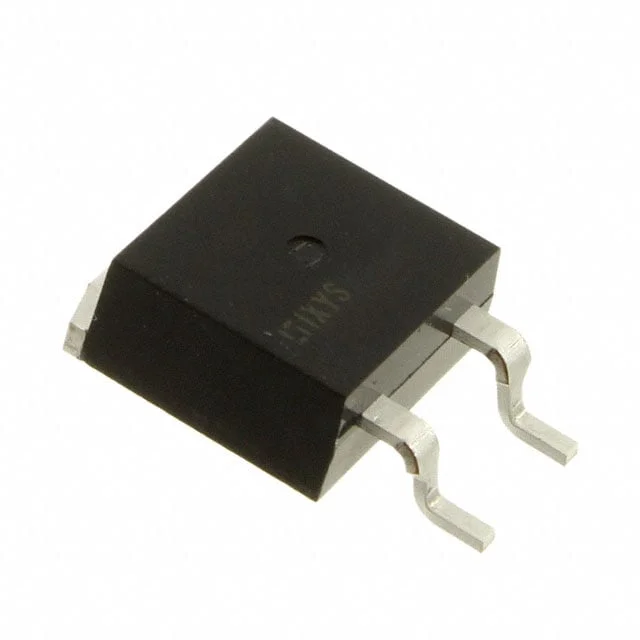

IXFA20N85XHV
MOSFET N-CH 850V 20A TO263
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFA20N85XHV
IXFA20N85XHV Hakkında
IXFA20N85XHV, Littelfuse tarafından üretilen 850V N-Channel MOSFET transistördür. 20A sürekli dren akımı ve 330mΩ maksimum RDS(on) değeri ile güç dönüştürme uygulamalarında kullanılır. TO-263 (D²Pak) yüzey montajlı paket ile kompakt tasarımlara uyum sağlar. 540W güç dağıtımı kapasitesi sayesinde anahtarlama ve regülatör devrelerinde, endüstriyel elektrik kaynakları, UPS sistemleri ve yüksek voltajlı DC-DC konvertörlerinde yaygın olarak uygulanır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Tc) |
| Drain to Source Voltage (Vdss) | 850 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 63 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1660 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power Dissipation (Max) | 540W (Tc) |
| Rds On (Max) @ Id, Vgs | 330mOhm @ 500mA, 10V |
| Supplier Device Package | TO-263HV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5.5V @ 2.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
