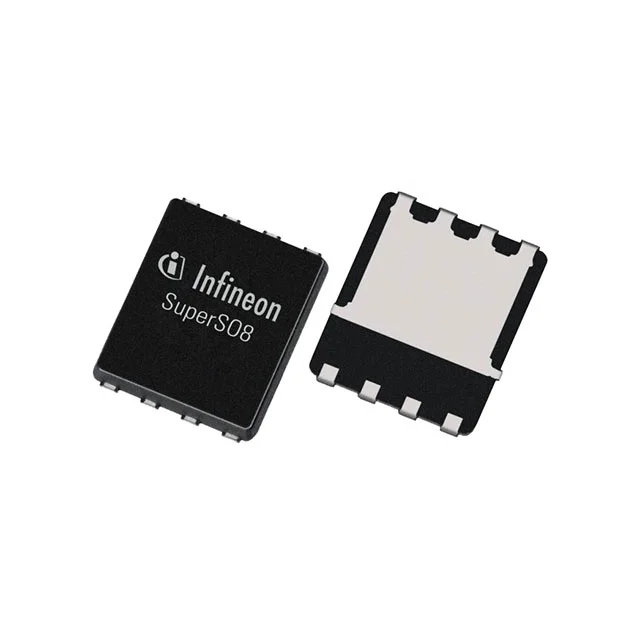

ISC037N03L5ISATMA1
MOSFET N-CH 30V 20A/78A TDSON
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- ISC037N03L5
ISC037N03L5ISATMA1 Hakkında
ISC037N03L5ISATMA1, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ile 20A sürekli (Ta) ve 78A (Tc) akım kapasitesine sahiptir. 3.7mΩ maksimum RDS(on) değeri ile düşük direnç karakteristiği sunar. PowerTDFN-8 paketinde sunulan bu bileşen, 4.5V-10V gate sürüş geriliminde çalışır. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahip olup, anahtarlama uygulamaları, güç yönetimi, motor kontrolü ve DC-DC dönüştürücülerde yaygın olarak kullanılır. Düşük gate yükü (17nC @ 10V) sayesinde hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta), 78A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 17 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1100 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta), 37W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.7mOhm @ 30A, 10V |
| Supplier Device Package | PG-TDSON-8-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
