Transistörler - FET, MOSFET - Tekil
IRLU3103

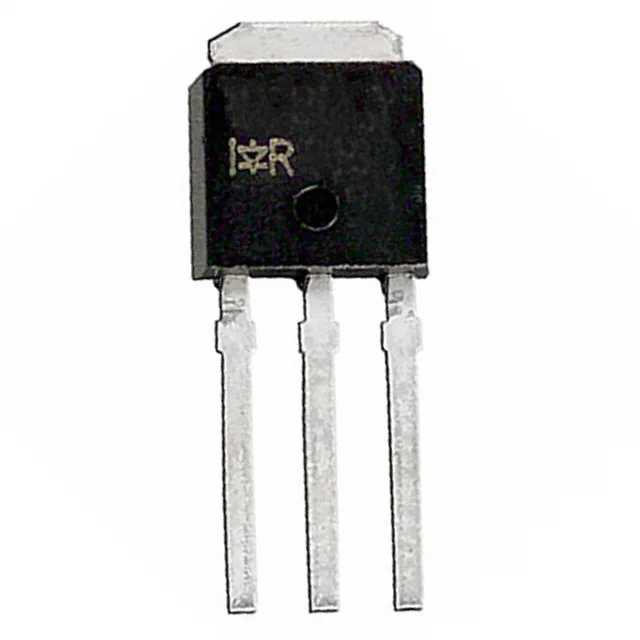

MOSFET N-CH 30V 55A I-PAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- IPAK
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRLU3103
IRLU3103 Hakkında
IRLU3103, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 30V Drain-Source gerilimi ve 55A sürekli drain akımı kapasitesi ile yüksek akım anahtarlama uygulamalarında kullanılır. I-PAK (TO-251-3) paketinde sunulan bu transistör, güç kaynakları, motor kontrol devreleri, LED sürücüleri ve DC-DC dönüştürücüler gibi uygulamalarda tercih edilir. 19mΩ maksimum On-direnci ile düşük güç kaybı sağlar. -55°C ile 175°C arasında çalışabilmesi geniş sıcaklık aralıklarında kullanılmasını mümkün kılar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 55A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 50 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1600 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-251-3 Short Leads, IPak, TO-251AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 107W (Tc) |
| Rds On (Max) @ Id, Vgs | 19mOhm @ 33A, 10V |
| Supplier Device Package | I-PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
