Transistörler - FET, MOSFET - Tekil

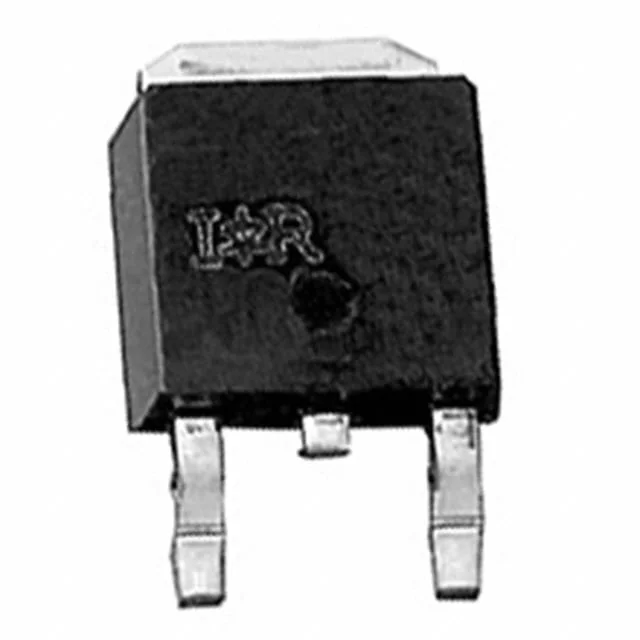

IRLR3303TRL
MOSFET N-CH 30V 35A DPAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRLR3303
IRLR3303TRL Hakkında
IRLR3303TRL, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltajında 35A sürekli akım kapasitesine sahiptir. TO-252-3 (DPAK) yüzey montajlı paketinde sunulan bu bileşen, 31mΩ (10V, 21A) maksimum RDS(on) değeriyle düşük anahtarlama kayıpları sağlar. Geniş çalışma sıcaklık aralığı (-55°C ~ 175°C) ve 68W maksimum güç dağıtımı kapasitesi ile endüstriyel uygulamalarda, DC-DC dönüştürücüler, motor kontrol devrelerinde ve anahtarlama regülatörlerinde kullanılır. 26nC gate charge ve 870pF input capacitance değerleriyle hızlı anahtarlama karakteristiği gösterir. Doküman: Componenti dataguru.com üzerinden kontrol ediniz.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 35A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 26 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 870 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 68W (Tc) |
| Rds On (Max) @ Id, Vgs | 31mOhm @ 21A, 10V |
| Supplier Device Package | D-Pak |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
