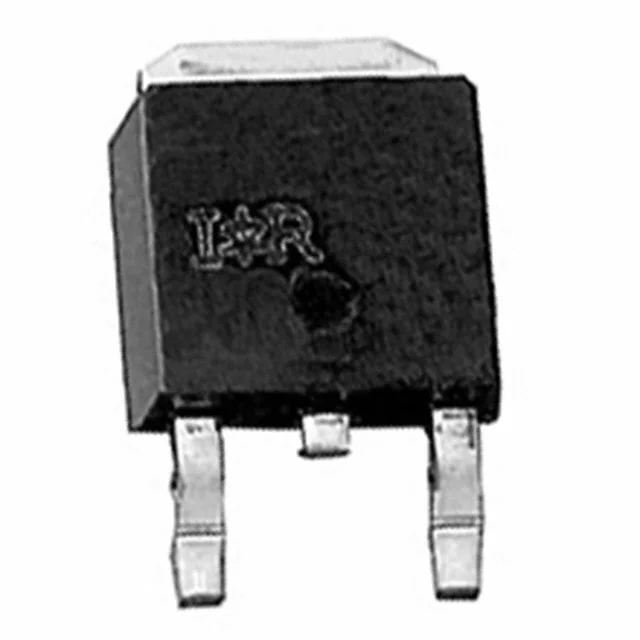

IRLR014NTRR
MOSFET N-CH 55V 10A DPAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRLR014N
IRLR014NTRR Hakkında
IRLR014NTRR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 55V drain-source geriliminde 10A sürekli akım kapasitesi ile DC motor kontrolü, anahtarlama uygulamaları ve güç yönetim devrelerinde kullanılır. 140mOhm maksimum on-resistance değeri ile enerji verimliliği sağlar. TO-252 (DPak) yüzey montaj paketinde sunulan bu bileşen, -55°C ile 175°C arasında çalışabilir. 7.9nC gate charge ve 265pF input capacitance özellikleriyle hızlı anahtarlama performansı sunar. Endüstriyel kontrol, LED sürücüler ve güç kaynağı tasarımlarında yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 7.9 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 265 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 28W (Tc) |
| Rds On (Max) @ Id, Vgs | 140mOhm @ 6A, 10V |
| Supplier Device Package | D-Pak |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
