Transistörler - FET, MOSFET - Tekil

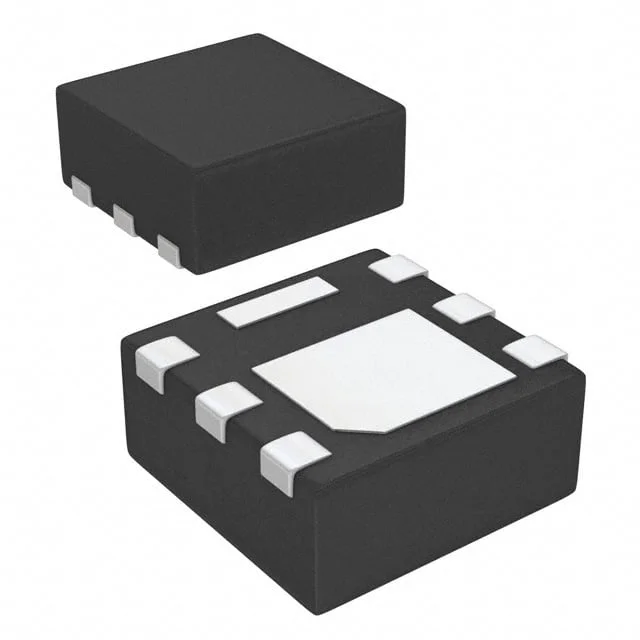

IRLHS6342TRPBF
MOSFET N-CH 30V 8.7A/19A 6PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRLHS6342
IRLHS6342TRPBF Hakkında
IRLHS6342TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source gerilimi ile 8.7A (Ta) ve 19A (Tc) sürekli akım kapasitesine sahiptir. 6-PQFN (2x2) SMD paketinde sunulan bu bileşen, düşük on-resistance (15.5mOhm @ 8.5A, 4.5V) özellikleri ile güç yönetimi, anahtarlama uygulamaları, DC-DC dönüştürücüler ve motor sürücü devreleri gibi uygulamalarda yaygın olarak kullanılır. -55°C ile +150°C arasında çalışır ve 2.5V ile 4.5V sürme geriliminde optimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.7A (Ta), 19A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 11 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1019 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 15.5mOhm @ 8.5A, 4.5V |
| Supplier Device Package | 6-PQFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.1V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
