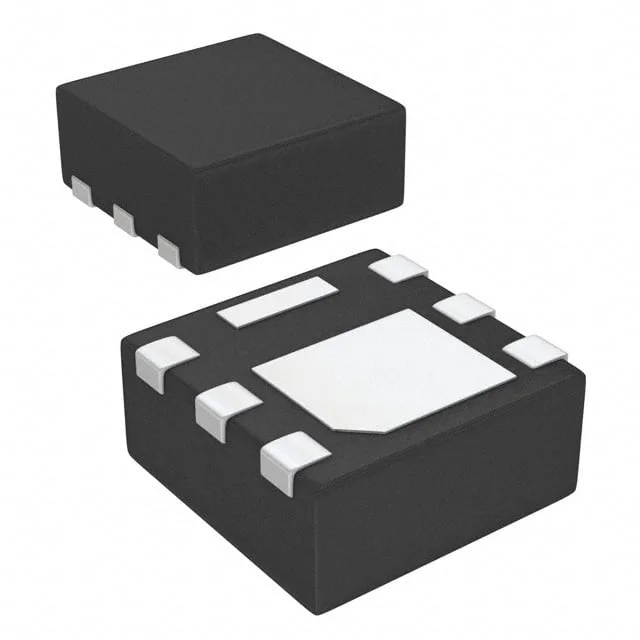

IRLHS6342TR2PBF
MOSFET N-CH 30V 8.7A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRLHS6342
IRLHS6342TR2PBF Hakkında
IRLHS6342TR2PBF, Infineon Technologies tarafından üretilen N-Channel Metal Oxide Semiconductor Field Effect Transistor (MOSFET) bileşenidir. 30V drain-source voltaj desteği ve 8.7A sürekli drain akımı kapasitesi ile güç yönetimi, anahtarlama ve güç dönüşüm uygulamalarında kullanılır. 15.5mΩ on-state dirençle (RDS-ON) düşük güç kaybı sağlar. 6-pin PQFN (2x2mm) yüzey montajlı paket ile kompakt tasarımlar için uygundur. LED sürücüleri, DC-DC konvertörleri, motor kontrol ve batarya yönetimi sistemlerinde tercih edilen bir komponenttir. RoHS uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.7A (Ta), 19A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 11 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1019 pF @ 25 V |
| Mounting Type | Surface Mount |
| Package / Case | 6-PowerVDFN |
| Part Status | Obsolete |
| Rds On (Max) @ Id, Vgs | 15.5mOhm @ 8.5A, 4.5V |
| Supplier Device Package | 6-PQFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 1.1V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
