Transistörler - FET, MOSFET - Tekil

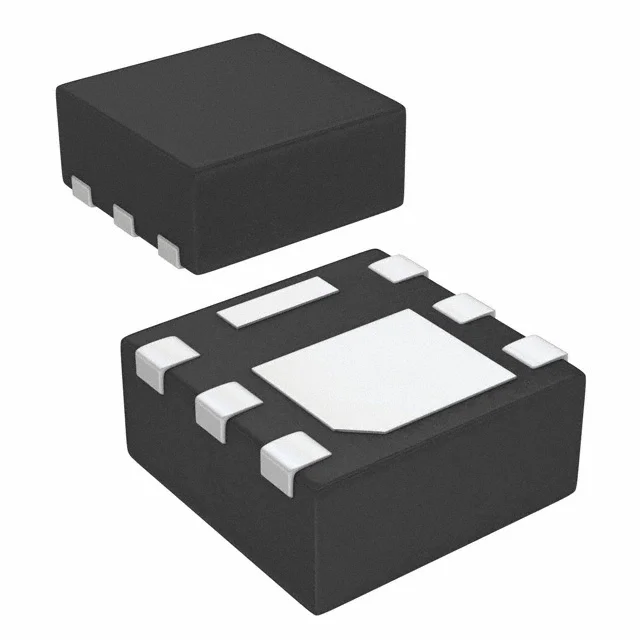

IRLHS6242TRPBF
MOSFET N-CH 20V 10A/12A 6PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRLHS6242
IRLHS6242TRPBF Hakkında
IRLHS6242TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 20V Drain-Source gerilimi ile 10A (Ta) veya 12A (Tc) sürekli drenaj akımı sağlayabilir. 6-PowerVDFN (2x2mm) yüzey montajlı paketinde sunulan bu bileşen, düşük on-dirençi (11.7mOhm @ 4.5V) ile DC-DC dönüştürücüleri, güç yönetimi devreleri, motor kontrolü ve lade anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığında stabil performans gösterir. 1.98W (Ta) veya 9.6W (Tc) maksimum güç tüketimi ile kompakt tasarımlarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta), 12A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1110 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 1.98W (Ta), 9.6W (Tc) |
| Rds On (Max) @ Id, Vgs | 11.7mOhm @ 8.5A, 4.5V |
| Supplier Device Package | 6-PQFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.1V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
