Transistörler - FET, MOSFET - Tekil

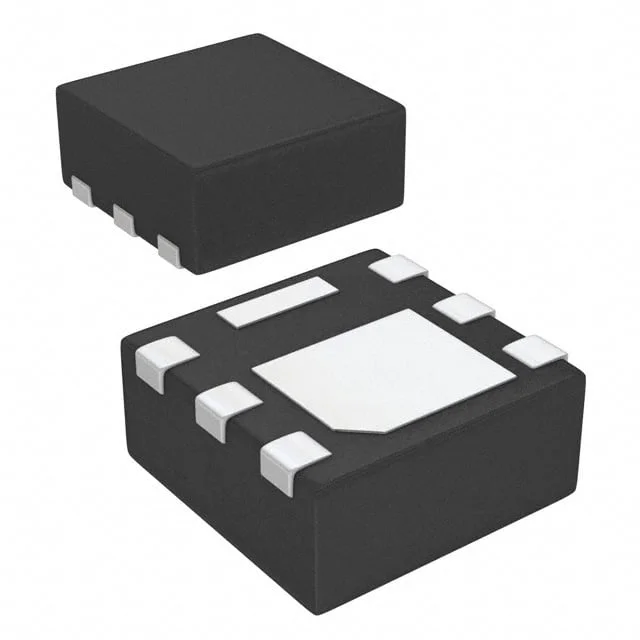

IRLHS6242TR2PBF
MOSFET N-CH 20V 10A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRLHS6242
IRLHS6242TR2PBF Hakkında
IRLHS6242TR2PBF, Infineon Technologies tarafından üretilen N-channel MOSFET transistördür. 20V Vdss ve 10A sürekli drenaj akımı kapasitesiyle tasarlanmıştır. 11.7mΩ Rds(on) değeri ile düşük iletim kaybı sağlar. 6-pin PQFN (2x2mm) surface mount paketinde sunulur. Gate charge 14nC @ 4.5V olup hızlı anahtarlama uygulamalarında kullanılabilir. Switching regülatörleri, DC-DC konvertörleri, güç yönetimi devreleri ve küçük güç uygulamalarında yaygın olarak tercih edilir. Ürün obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta), 12A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1110 pF @ 10 V |
| Mounting Type | Surface Mount |
| Package / Case | 6-PowerVDFN |
| Part Status | Obsolete |
| Rds On (Max) @ Id, Vgs | 11.7mOhm @ 8.5A, 4.5V |
| Supplier Device Package | 6-PQFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 1.1V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
