Transistörler - FET, MOSFET - Tekil

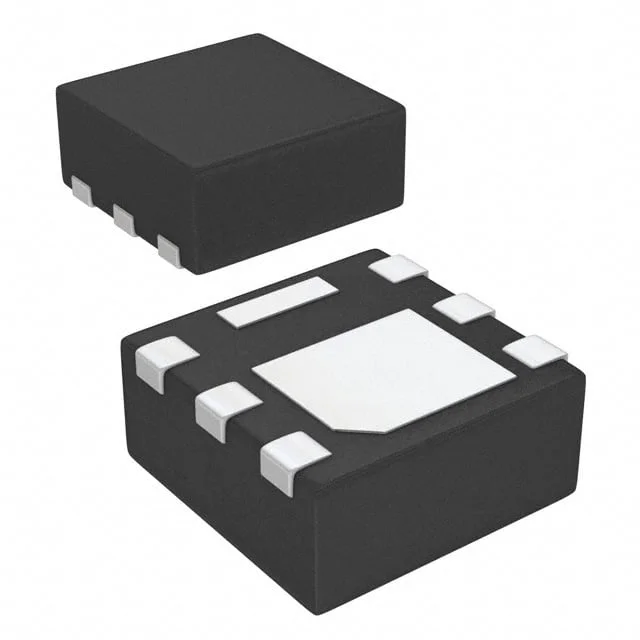

IRLHS2242TRPBF
MOSFET P-CH 20V 7.2A/15A 6PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRLHS2242
IRLHS2242TRPBF Hakkında
IRLHS2242TRPBF, Infineon Technologies tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 7.2A sürekli drain akımı (Ta) ile tasarlanmıştır. 6-PQFN (2x2mm) yüzey montajlı paketinde sunulan bu bileşen, düşük on-direnç (Rds On: 31mOhm @ 4.5V) sayesinde anahtarlama uygulamalarında verimli çalışır. -55°C ile +150°C arasında güvenilir işletim sağlayan IRLHS2242, güç yönetimi, batarya koruma devreleri, yük anahtarlaması ve düşük voltaj anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.2A (Ta), 15A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 12 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 877 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.1W (Ta), 9.6W (Tc) |
| Rds On (Max) @ Id, Vgs | 31mOhm @ 8.5A, 4.5V |
| Supplier Device Package | 6-PQFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.1V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
