Transistörler - FET, MOSFET - Tekil
IRLHS2242TR2PBF

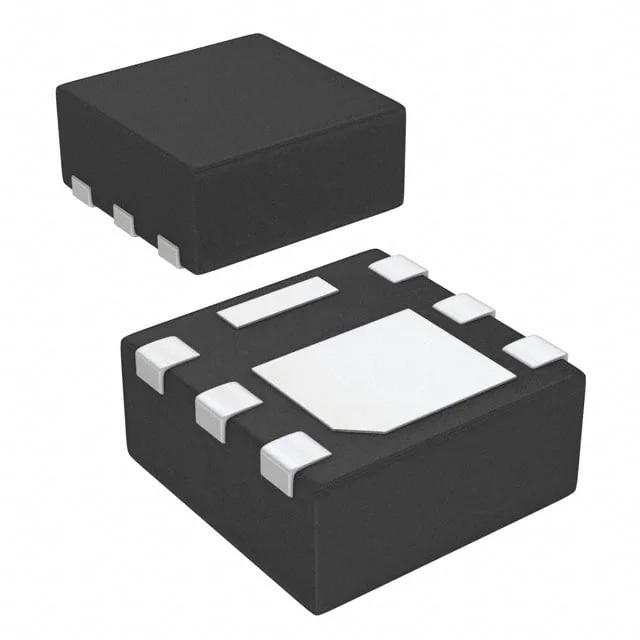

MOSFET P-CH 20V 5.8A 2X2 PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRLHS2242
IRLHS2242TR2PBF Hakkında
IRLHS2242TR2PBF, Infineon Technologies tarafından üretilen P-Channel MOSFET transistörüdür. 20V drain-source voltajı ve 7.2A sürekli dren akımı kapasitesiyle tasarlanmıştır. 31mOhm maksimum RDS(on) değeri düşük ısı kaybı sağlar. 2x2mm boyutundaki 6-pin PQFN (PowerVDFN) yüzey montaj paketi ile kompakt tasarımlar için uygundur. Anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrolü ve batarya yönetim sistemlerinde kullanılır. Düşük gate charge (12nC @ 10V) hızlı anahtarlama davranışı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.2A (Ta), 15A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 12 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 877 pF @ 10 V |
| Mounting Type | Surface Mount |
| Package / Case | 6-PowerVDFN |
| Part Status | Obsolete |
| Rds On (Max) @ Id, Vgs | 31mOhm @ 8.5A, 4.5V |
| Supplier Device Package | 6-PQFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 1.1V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
