Transistörler - FET, MOSFET - Tekil

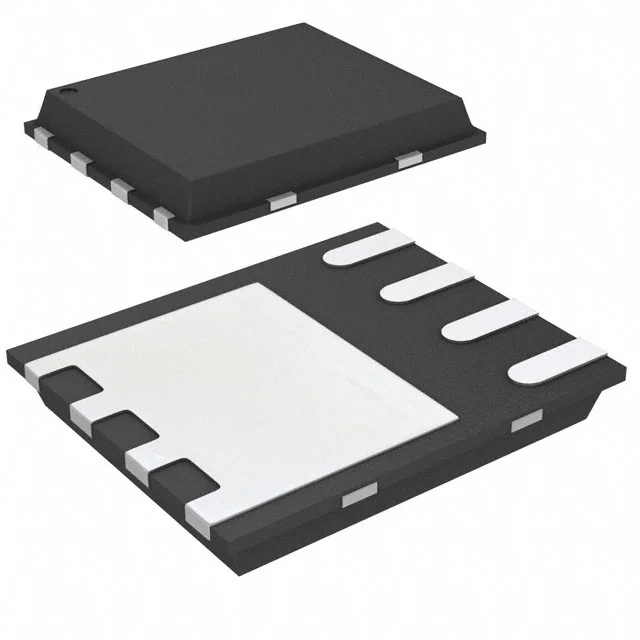

IRLH5030TR2PBF
MOSFET N-CH 100V 13A 8PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRLH5030
IRLH5030TR2PBF Hakkında
IRLH5030TR2PBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 13A sürekli drain akımı kapasitesiyle çalışır. 8-pin PowerVDFN (5x6mm) yüzey montajlı paket içinde sunulmaktadır. 10V gate geriliminde 9mΩ on-state dirençle düşük kayıp anahtarlama uygulamaları için tasarlanmıştır. Gate threshold gerilimi 2.5V'dir. Düşük gate charge (94nC @ 10V) sayesinde hızlı anahtarlama performansı sağlar. Güç yönetimi, motor kontrol, DC-DC konverterler ve ağır akım anahtarlama devrelerinde kullanılır. Bileşen artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13A (Ta), 100A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 94 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5185 pF @ 50 V |
| Mounting Type | Surface Mount |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Rds On (Max) @ Id, Vgs | 9mOhm @ 50A, 10V |
| Supplier Device Package | PQFN (5x6) Single Die |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 2.5V @ 150µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
