Transistörler - FET, MOSFET - Tekil

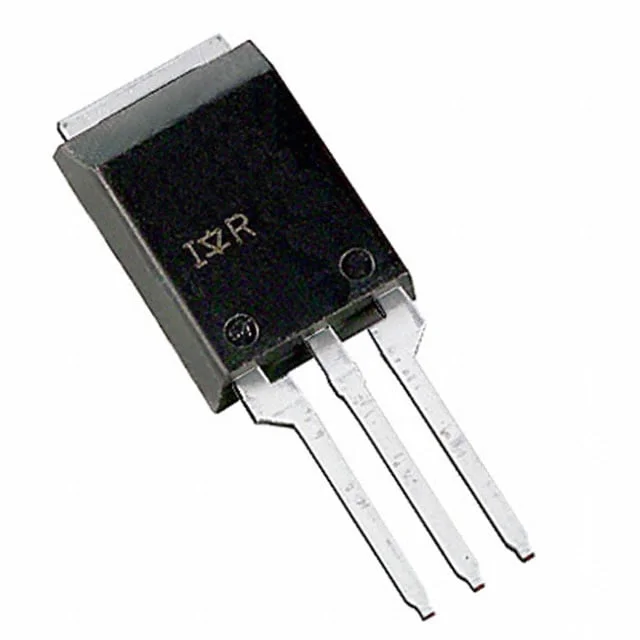

IRLBA3803P
MOSFET N-CH 30V 179A SUPER-220
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-273AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRLBA3803P
IRLBA3803P Hakkında
IRLBA3803P, Infineon Technologies tarafından üretilen N-channel MOSFET transistördür. 30V drain-source gerilimi ve 179A sürekli drain akımı ile yüksek akım uygulamalarında kullanılır. 5mΩ RDS(on) değeri ile düşük iletim kaybı sağlar. TO-273AA (SUPER-220™) paketinde sunulan bu bileşen, güç dönüştürme devreleri, motor sürücüleri, anahtarlama uygulamaları ve DC-DC konvertörlerde yaygın olarak kullanılmaktadır. -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. Bileşen üretim dışına çıkarılmış (obsolete) olup, stok kontrolü gereklidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 179A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 140 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5000 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-273AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 270W (Tc) |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 71A, 10V |
| Supplier Device Package | SUPER-220™ (TO-273AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
