Transistörler - FET, MOSFET - Tekil

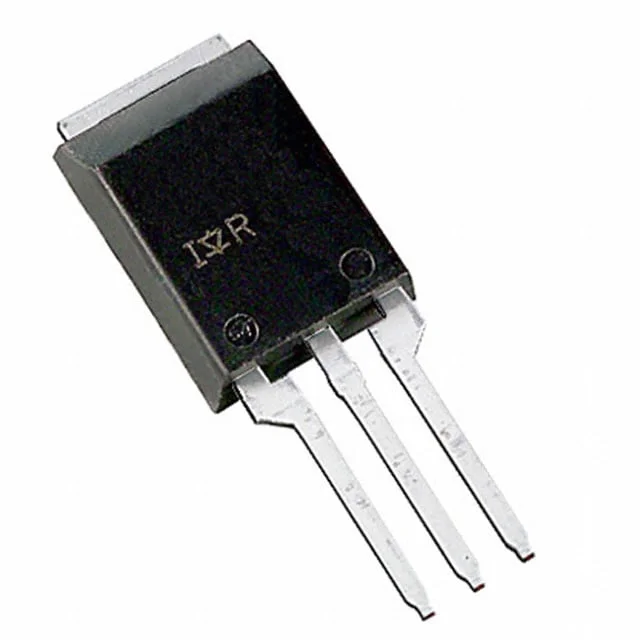

IRLBA3803
MOSFET N-CH 30V 179A SUPER-220
- Üretici
- Vishay
- Paket/Kılıf
- TO-273AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRLBA3803
IRLBA3803 Hakkında
IRLBA3803, Vishay tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source voltaj ve 179A sürekli drain akımı kapasitesiyle güç uygulamalarında kullanılır. 5mΩ ile düşük RDS(on) direnci, anahtarlama uygulamalarında enerji kaybını minimize eder. Super-220™ (TO-273AA) paketinde gelen bu bileşen, motor sürücüleri, güç kaynakları, DC-DC dönüştürücüleri ve ağır yük anahtarlama devrelerinde yaygın olarak uygulanır. -55°C ile 175°C arasında çalışabilir ve maksimum 270W güç dissipasyonuna sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 179A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 140 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5000 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | Super-220™ |
| Part Status | Market |
| Power Dissipation (Max) | 270W (Tc) |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 71A, 10V |
| Supplier Device Package | SUPER-220™ (TO-273AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
