Transistörler - FET, MOSFET - Tekil

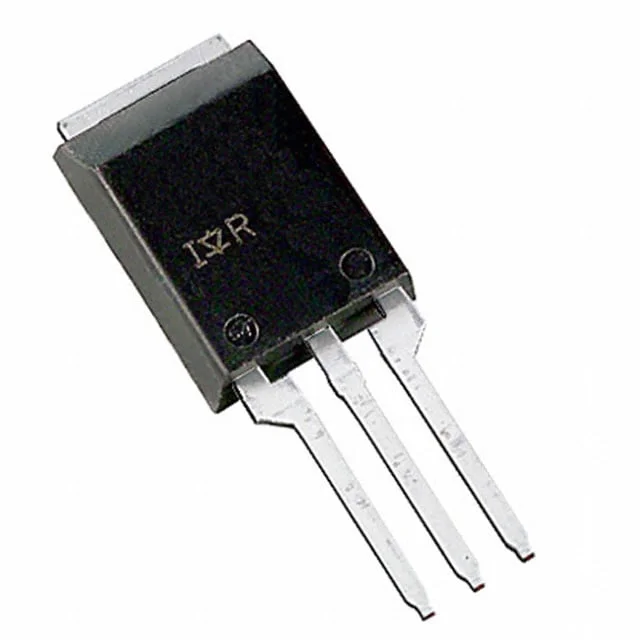

IRLBA1304PPBF
MOSFET N-CH 40V 185A SUPER-220
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-273AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRLBA1304
IRLBA1304PPBF Hakkında
IRLBA1304PPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source gerilimi ve 185A sürekli drenaj akımı kapasitesi ile yüksek akım uygulamalarında kullanılır. SUPER-220 (TO-273AA) paketinde sunulan bu bileşen, 4mΩ maksimum on-state direnç (Rds On) değeri ile düşük enerji kaybı sağlar. -55°C ile 175°C arasındaki geniş çalışma sıcaklığı aralığında ve 300W güç dağıtım kapasitesi ile endüstriyel uygulamalarda, motor kontrolü, güç yönetimi ve anahtarlama devrelerinde kullanılmaktadır. Hazır halde olmayan (obsolete) ürün statüsüne sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 185A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 140 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7660 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-273AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 4mOhm @ 110A, 10V |
| Supplier Device Package | SUPER-220™ (TO-273AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
