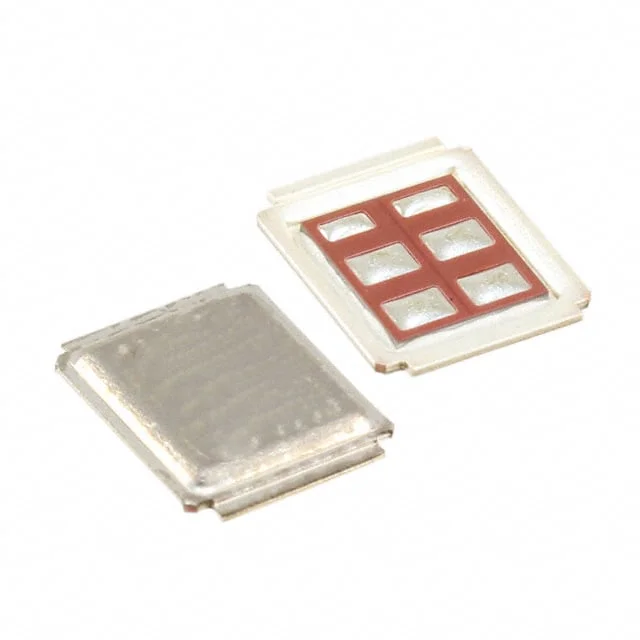

IRL7486MTRPBF
MOSFET N-CH 40V 209A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric ME
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRL7486
IRL7486MTRPBF Hakkında
IRL7486MTRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source gerilimi ve 209A sürekli dren akımı ile yüksek akım uygulamalarında kullanılır. DirectFET™ Isometric ME paketinde sunulan bu bileşen, 1.25mΩ on-state direnci (Rds On) ile verimli güç anahtarlaması sağlar. -55°C ile +150°C arasında çalışabilir ve maksimum 104W güç tüketebilir. Endüstriyel güç dönüştürücüler, motor sürücüleri, güç kaynakları ve ağır akım anahtarlama devrelerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 209A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 111 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6904 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | DirectFET™ Isometric ME |
| Part Status | Active |
| Power Dissipation (Max) | 104W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.25mOhm @ 123A, 10V |
| Supplier Device Package | DirectFET™ Isometric ME |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 150µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
