Transistörler - FET, MOSFET - Tekil

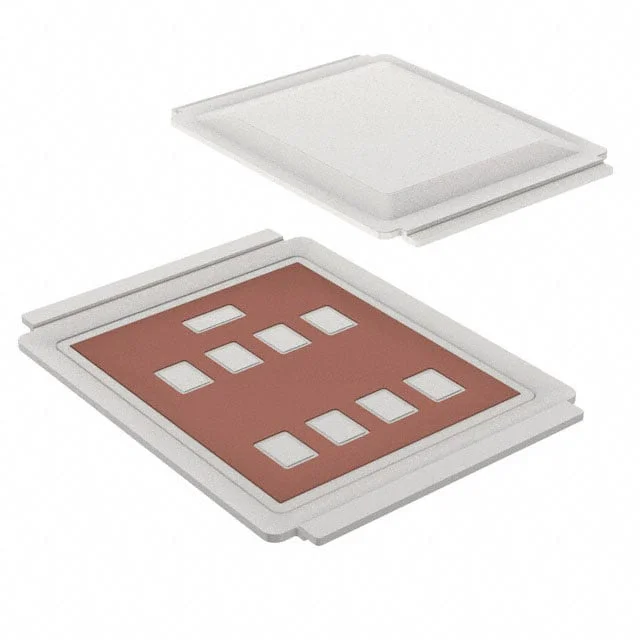

IRL7472L1TRPBF
MOSFET N-CH 40V 375A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric L8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRL7472L1
IRL7472L1TRPBF Hakkında
IRL7472L1TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 40V Drain-Source gerilimi ve 375A sürekli drenaj akımı kapasitesi ile güç dönüştürme uygulamalarında kullanılır. DirectFET™ Isometric L8 paketlemesi ile düşük termal direnç sağlayarak yüksek akım uygulamalarında verimli çalışır. 0.59mΩ on-resistance (Rds On) değeri ile enerji kaybını minimize eder. Anahtarlama kaynakları, DC-DC dönüştürücüler, motor sürücüleri ve güç yönetimi devreleri gibi uygulamalarda tercih edilir. -55°C ile 175°C arasında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 375A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 330 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 20082 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric L8 |
| Part Status | Active |
| Power Dissipation (Max) | 3.8W (Ta), 341W (Tc) |
| Rds On (Max) @ Id, Vgs | 0.59mOhm @ 195A, 10V |
| Supplier Device Package | DirectFET™ Isometric L8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
