Transistörler - FET, MOSFET - Tekil

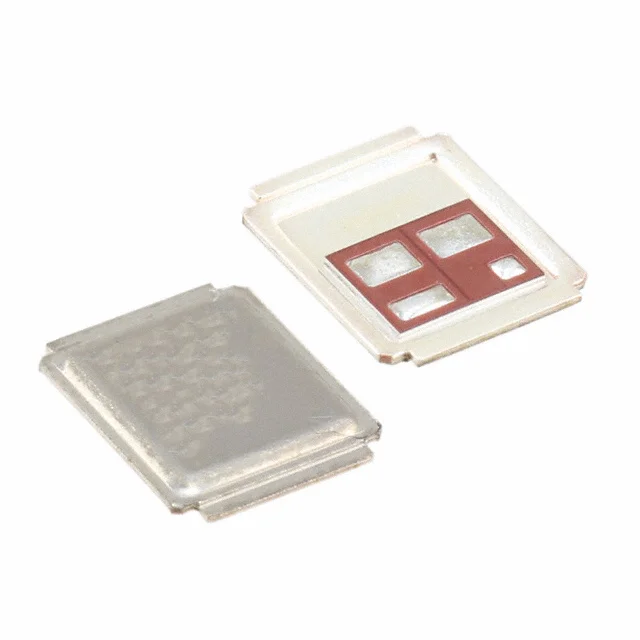

IRL6283MTRPBF
MOSFET N-CH 20V 38A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric MD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRL6283
IRL6283MTRPBF Hakkında
IRL6283MTRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source voltaj ile 38A sürekli drenaj akımı kapasitesi sunan bu bileşen, DirectFET™ Isometric MD paket formatında sunulmaktadır. 0.75mOhm maksimum RDS(on) değeri ile düşük direnç karakteristiği gösterir. Gate charge 158nC ve input kapasitans 8292pF ile hızlı anahtarlama işlemlerine uygundur. -40°C ile +150°C arasında çalışabilen bu transistör, güç yönetimi devrelerinde, DC-DC dönüştürücülerde, motor kontrol uygulamalarında ve anahtarlama güç kaynakları tasarımında yaygın olarak kullanılır. ±12V gate voltajı toleransı ile güvenli kontrol sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 38A (Ta), 211A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 158 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8292 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | DirectFET™ Isometric MD |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.1W (Ta), 63W (Tc) |
| Rds On (Max) @ Id, Vgs | 0.75mOhm @ 50A, 10V |
| Supplier Device Package | DIRECTFET™ MD |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.1V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
