Transistörler - FET, MOSFET - Tekil

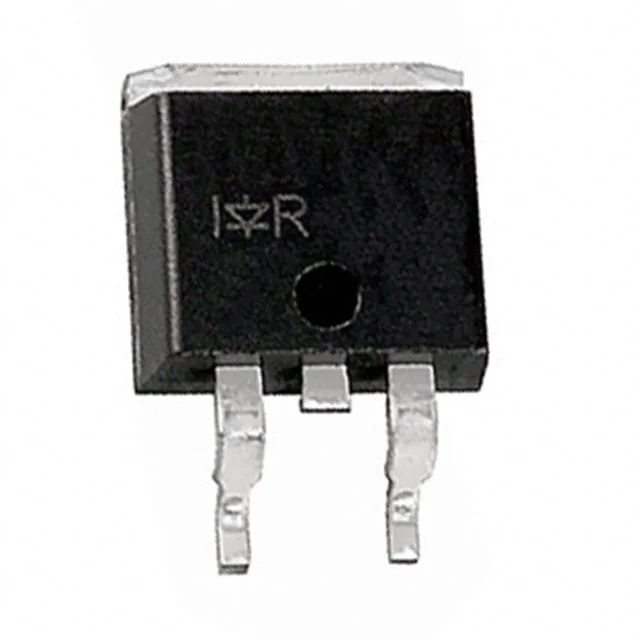

IRL3715STRR
MOSFET N-CH 20V 54A D2PAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRL3715
IRL3715STRR Hakkında
IRL3715STRR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source voltaj ve 54A sürekli drenaj akımı kapasitesi ile güç yönetimi uygulamalarında kullanılır. D²Pak (TO-263) paketlemesi sayesinde yüksek güç yoğunluğu gerektiren tasarımlarda tercih edilir. 14mΩ (max) düşük on-resistance değeri ile enerji kaybını minimalize eder. DC-DC konvertörler, güç dağıtım modülleri, motor kontrol ve anahtarlama devreleri gibi endüstriyel ve tüketici uygulamalarında kullanılmaktadır. -55°C ile 175°C arası geniş çalışma sıcaklık aralığı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 54A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 17 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1060 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.8W (Ta), 71W (Tc) |
| Rds On (Max) @ Id, Vgs | 14mOhm @ 26A, 10V |
| Supplier Device Package | D2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
