Transistörler - FET, MOSFET - Tekil

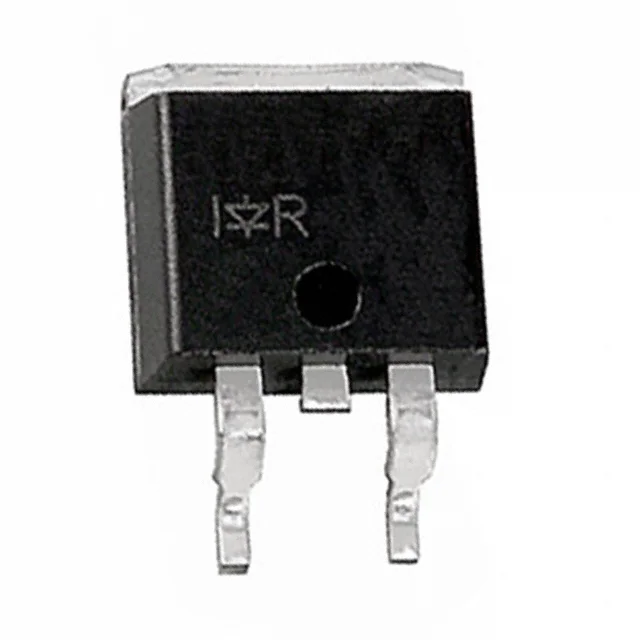

IRL3303STRL
MOSFET N-CH 30V 38A D2PAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRL3303
IRL3303STRL Hakkında
IRL3303STRL, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 38A sürekli drenaj akımı kapasitesi ile güç elektronik uygulamalarında kullanılır. D2PAK (TO-263) yüzey montaj paketi ile PCB entegrasyonu sağlar. 26mΩ (10V, 20A'de) düşük RDS(on) değeri ile enerji kaybını minimize eder. Anahtarlama uygulamaları, DC-DC dönüştürücüler, motor kontrol devreleri ve güç yönetim sistemlerinde tercih edilir. -55°C ile 175°C arasında çalışma sıcaklığı aralığında stabildir. Ürün durumu obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 38A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 26 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 870 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.8W (Ta), 68W (Tc) |
| Rds On (Max) @ Id, Vgs | 26mOhm @ 20A, 10V |
| Supplier Device Package | D2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
