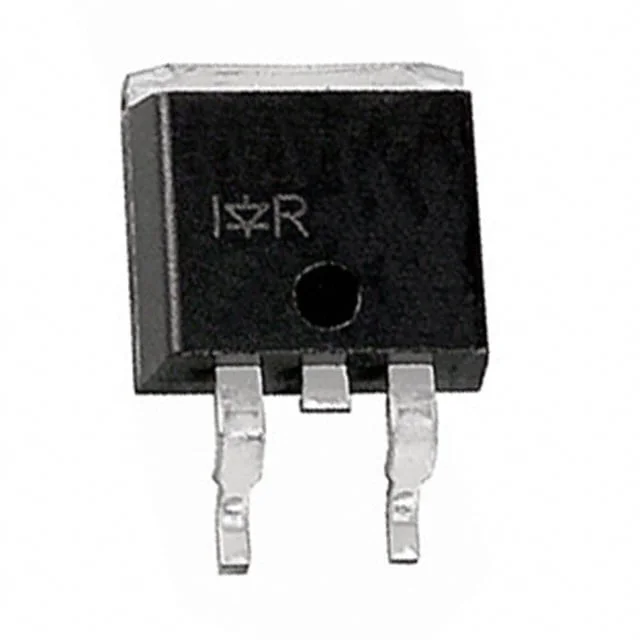

IRL3202S
MOSFET N-CH 20V 48A D2PAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRL3202S
IRL3202S Hakkında
IRL3202S, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 20V Vdss rating ve 48A sürekli akım kapasitesi ile orta güç uygulamalarında kullanılır. D2PAK (TO-263-3) SMD paketinde sunulan bu bileşen, anahtarlama devreleri, motor sürücüleri, güç kaynakları ve DC-DC dönüştürücülerde yaygın olarak uygulanır. 16mOhm maksimum Rds(on) değeri ile verimli enerji işleme sağlar. -55°C ile 150°C arasında çalışan bileşen, 69W güç dissipatör kapasitesine sahiptir. Düşük gate charge (43nC) hızlı anahtarlama işlemlerine olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 48A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 7V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 43 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2000 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power Dissipation (Max) | 69W (Tc) |
| Rds On (Max) @ Id, Vgs | 16mOhm @ 29A, 7V |
| Supplier Device Package | D2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
| Vgs(th) (Max) @ Id | 700mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
