IRFS7437-7PPBF

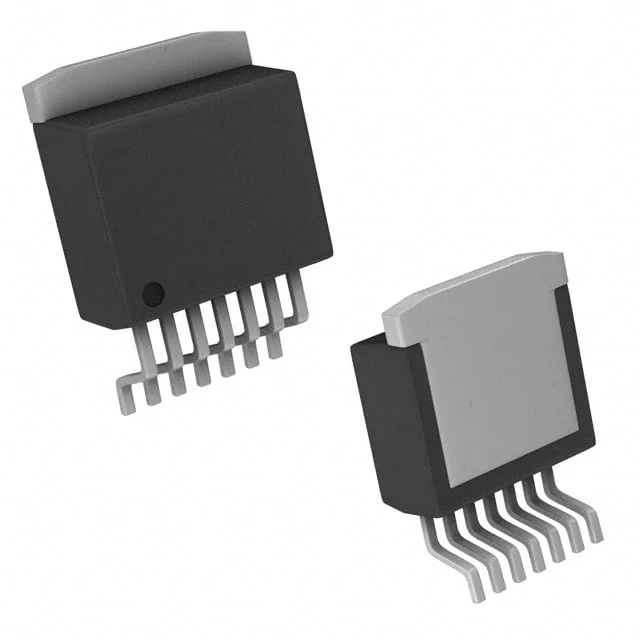

MOSFET N-CH 40V 195A D2PAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFS7437
IRFS7437-7PPBF Hakkında
IRFS7437-7PPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source voltaj desteği ile 195A sürekli dren akımı sağlama kapasitesine sahiptir. D2PAK (TO-263) yüzey montajı paketinde sunulan bu bileşen, düşük RDS(on) değeri (1.4mΩ @ 100A, 10V) sayesinde güç elektronik uygulamalarında ısıl kaybı minimize eder. Motor sürücüleri, güç kaynakları, değiştirici devreler ve DC-DC konvertörleri gibi yüksek akımlı anahtarlama uygulamalarında kullanılır. -55°C ile 175°C arasında çalışabilir ve 231W maksimum güç tüketimine dayanır. ±20V gate voltaj aralığı ile geniş uygulamalar için uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 195A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 225 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7437 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Market |
| Power Dissipation (Max) | 231W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.4mOhm @ 100A, 10V |
| Supplier Device Package | D2PAK (7-Lead) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 150µA |
