Transistörler - FET, MOSFET - Tekil

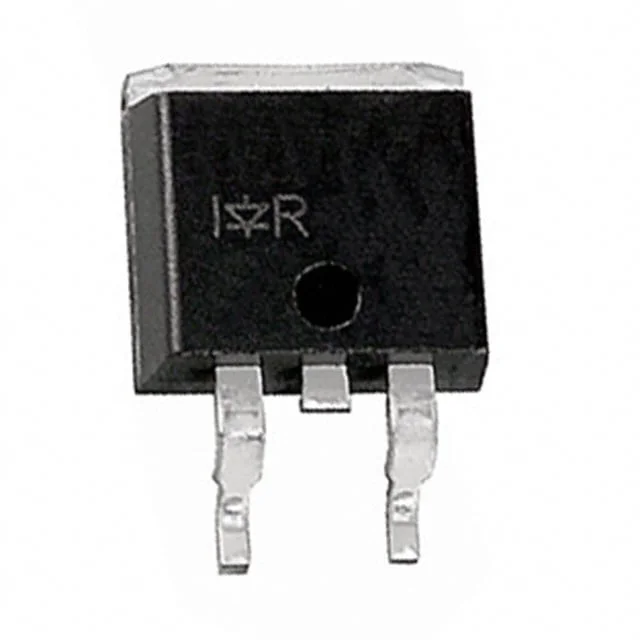

IRFS23N15D
MOSFET N-CH 150V 23A D2PAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFS23N15D
IRFS23N15D Hakkında
IRFS23N15D, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 150V drain-source gerilimi ve 23A sürekli drain akımı kapasitesi ile orta güç uygulamaları için tasarlanmıştır. 10V gate drive voltajında 90mΩ maksimum RDS(on) değeri ile verimli anahtarlama sağlar. D²Pak (TO-263) yüzey montaj paketinde sunulan bu bileşen, motor kontrol devrelerinde, güç kaynakları, DC-DC dönüştürücüleri ve aydınlatma uygulamalarında kullanılır. -55°C ile 175°C arasında çalışır ve 56nC gate charge ile hızlı komütasyon özelliği sunar. Maksimum 3.8W (Ta) ve 136W (Tc) güç tüketim kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 23A (Tc) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 56 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1200 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.8W (Ta), 136W (Tc) |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 14A, 10V |
| Supplier Device Package | D2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
