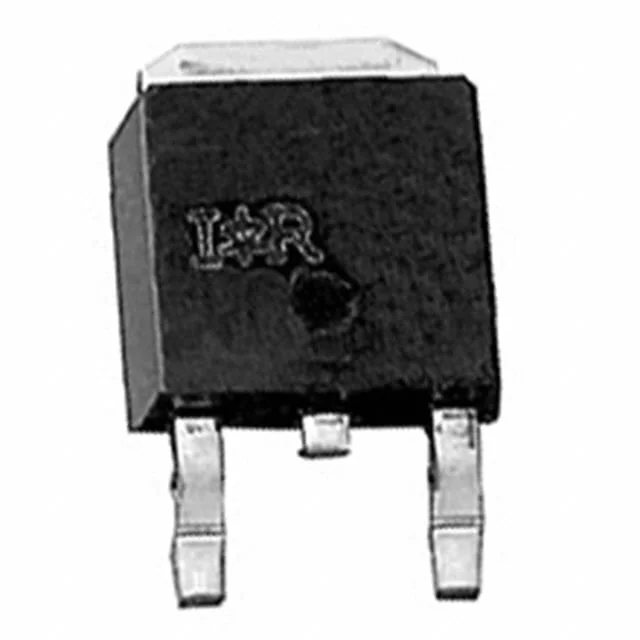

IRFR3711ZTRL
MOSFET N-CH 20V 93A DPAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFR3711Z
IRFR3711ZTRL Hakkında
IRFR3711ZTRL, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source voltaj derecesi ve 93A sürekli drain akımı kapasitesiyle yüksek akım uygulamalarında kullanılır. 5.7mΩ on-state direncine sahip bu transistör, güç yönetimi, motor kontrol, güç kaynakları ve anahtarlama uygulamalarında tercih edilir. TO-252 (DPak) paketinde sunulan bileşen, -55°C ile 175°C arasında çalışabilir. Gate charge değeri 27nC@4.5V olup, hızlı anahtarlama gerektiren devrelerde uygun performans sunar. Maksimum 79W güç saçımı kapasitesi bulunmaktadır. Bileşen kullanım dışı (obsolete) durumunda olup, yeni tasarımlarda yerini daha yeni versiyonlara bırakmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 93A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 27 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2160 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 79W (Tc) |
| Rds On (Max) @ Id, Vgs | 5.7mOhm @ 15A, 10V |
| Supplier Device Package | D-Pak |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.45V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
