Transistörler - FET, MOSFET - Tekil

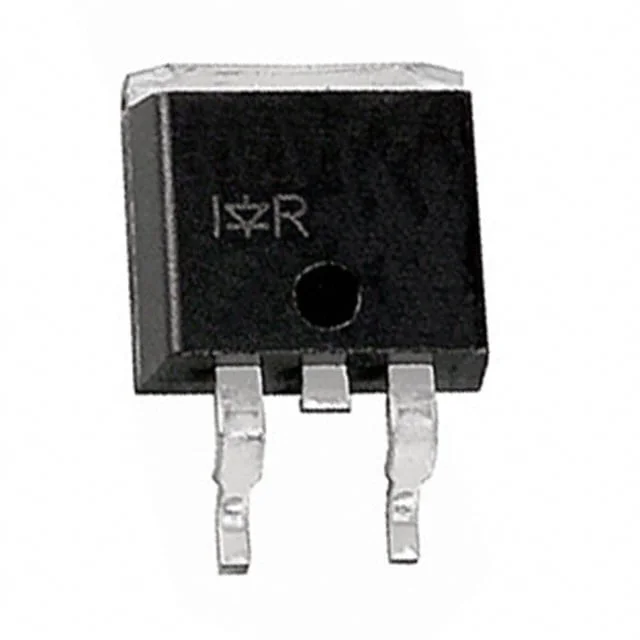

IRFR120ZTR
MOSFET N-CH 100V 8.7A DPAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFR120Z
IRFR120ZTR Hakkında
IRFR120ZTR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 8.7A sürekli drain akımı ile orta güç uygulamalarında kullanılır. 190mΩ maksimum on-direnç değeri ile düşük güç kaybı sağlar. TO-252 (DPak) yüzey montajı paketinde sunulan bu bileşen, anahtarlama devrelerinde, DC-DC konvertörlerde, motor kontrol uygulamalarında ve güç yönetimi sistemlerinde yaygın olarak kullanılmaktadır. -55°C ile 175°C arasında çalışabilir ve maksimum 35W güç tüketebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.7A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 310 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 35W (Tc) |
| Rds On (Max) @ Id, Vgs | 190mOhm @ 5.2A, 10V |
| Supplier Device Package | D-Pak |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
