Transistörler - FET, MOSFET - Tekil

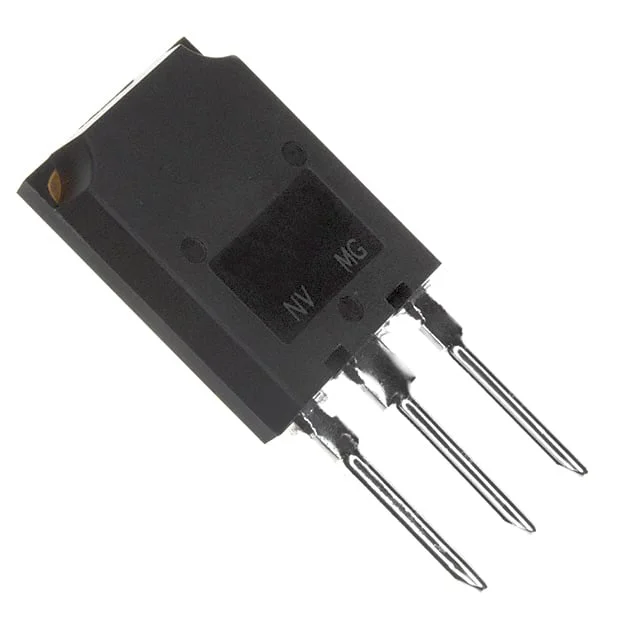

IRFPS43N50KPBF
MOSFET N-CH 500V 47A SUPER247
- Üretici
- Vishay
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFPS43N50K
IRFPS43N50KPBF Hakkında
IRFPS43N50KPBF, Vishay tarafından üretilen N-Channel MOSFET transistörüdür. 500V drain-source gerilimi ve 47A sürekli drain akımı kapasitesi ile yüksek güç uygulamalarında kullanılır. SUPER247 (TO-274AA) paketinde sunulan bu bileşen, 90mΩ maksimum RDS(on) değeri ile verimli anahtarlama sağlar. 10V drive voltajında çalışır ve -55°C ile +150°C arasındaki çalışma sıcaklıklarında güvenilir performans gösterir. 540W güç dağılım kapasitesi ile güç kaynakları, motor sürücüleri, inverterler ve yüksek voltajlı DC-DC dönüştürücüler gibi uygulamalarda tercih edilir. Düşük gate charge (350nC) sayesinde hızlı anahtarlama mümkün kılınmıştır. Bu ürün üretimden kaldırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 47A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 350 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8310 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 540W (Tc) |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 28A, 10V |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
