Transistörler - FET, MOSFET - Tekil

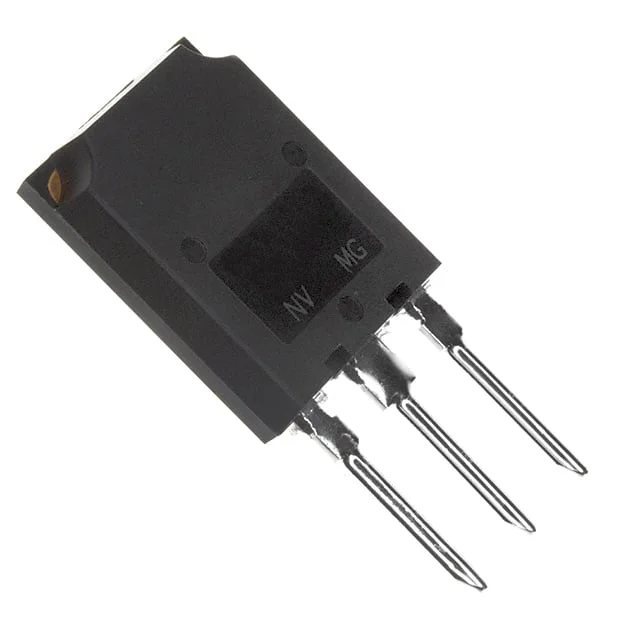

IRFPS43N50K
MOSFET N-CH 500V 47A SUPER247
- Üretici
- Vishay
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFPS43N50K
IRFPS43N50K Hakkında
IRFPS43N50K, Vishay tarafından üretilen 500V N-Channel MOSFET transistörüdür. TO-274AA (SUPER-247) paketinde sunulan bu bileşen, 47A sürekli dren akımı kapasitesine ve 90mOhm maksimum on-state direnç değerine sahiptir. 350nC gate charge ile hızlı anahtarlama performansı sunar. Güç dönüştürücüleri, UPS sistemleri, endüstriyel invertörler ve yüksek voltajlı anahtar modlu güç kaynakları gibi uygulamalarda kullanılır. -55°C ile +150°C arasında çalışabilir. ±30V maksimum gate-source voltajı ile geniş kontrol aralığı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 47A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 350 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8310 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 540W (Tc) |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 28A, 10V |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
