Transistörler - FET, MOSFET - Tekil

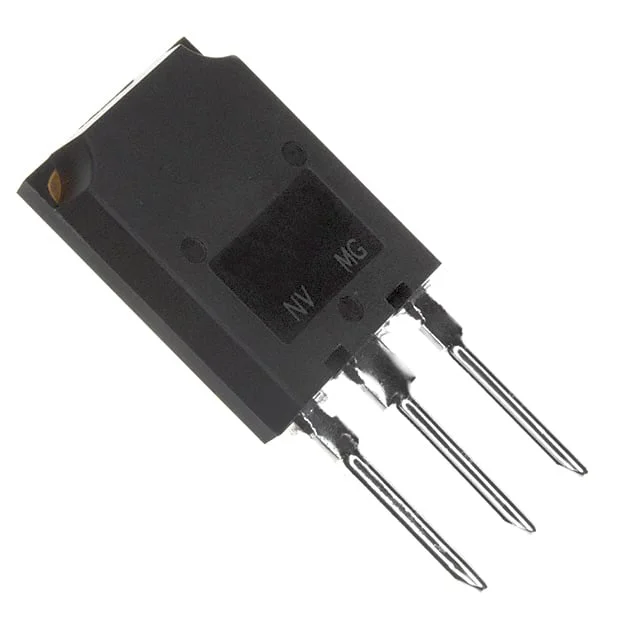

IRFPS40N60KPBF
MOSFET N-CH 600V 40A SUPER247
- Üretici
- Vishay
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFPS40N60K
IRFPS40N60KPBF Hakkında
IRFPS40N60KPBF, Vishay tarafından üretilen N-Channel MOSFET transistördür. 600V dren-kaynak gerilimi ve 40A sürekli dren akımı kapasitesiyle yüksek voltaj uygulamalarında kullanılır. SUPER247 (TO-274AA) paketinde sunulan bu bileşen, 130mOhm maksimum On-direnç değeriyle anahtarlama devrelerinde düşük ısı kaybı sağlar. -55°C ile +150°C arasında çalışabilir ve 570W güç tüketebilir. Power supply kontrol, motor sürücüler, endüstriyel anahtarlama uygulamaları ve konverter devreleri gibi alanlarda kullanıma uygundur. ±30V kapı gerilimi aralığında çalışır ve 330nC kapı yükü karakteristiğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 330 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7970 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 570W (Tc) |
| Rds On (Max) @ Id, Vgs | 130mOhm @ 24A, 10V |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
