Transistörler - FET, MOSFET - Tekil

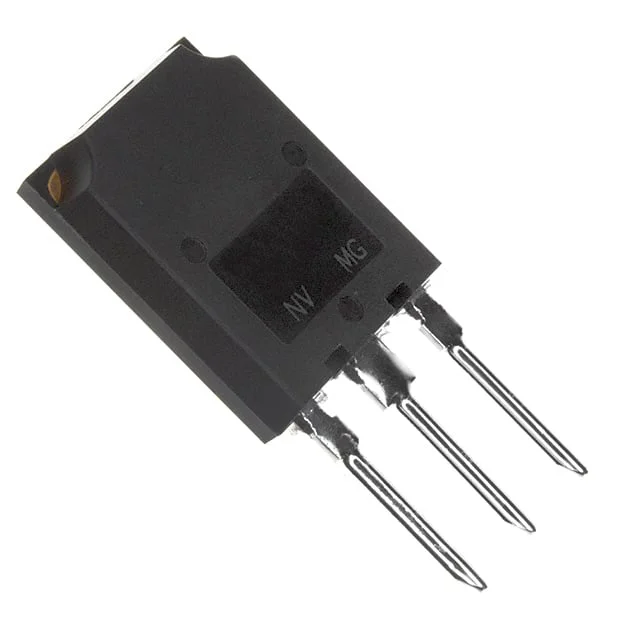

IRFPS40N50LPBF
MOSFET N-CH 500V 46A SUPER247
- Üretici
- Vishay
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFPS40N50L
IRFPS40N50LPBF Hakkında
IRFPS40N50LPBF, Vishay tarafından üretilen N-Channel MOSFET transistördür. 500V drain-source gerilimi ve 46A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılır. SUPER247 (TO-274AA) paket tipi ile Through Hole montajına uygun olan bu bileşen, 10V gate sürücü geriliminde 100mOhm on-resistance değerine sahiptir. Maksimum 540W güç dağılımı kapasitesi ile inverter, konvertör ve anahtarlama devrelerinde yer alır. -55°C ile 150°C arasında çalışır. Gate charge değeri 380nC'dir. Bileşen üretimi durdurulmuştur (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 46A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 380 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8110 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 540W (Tc) |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 28A, 10V |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
