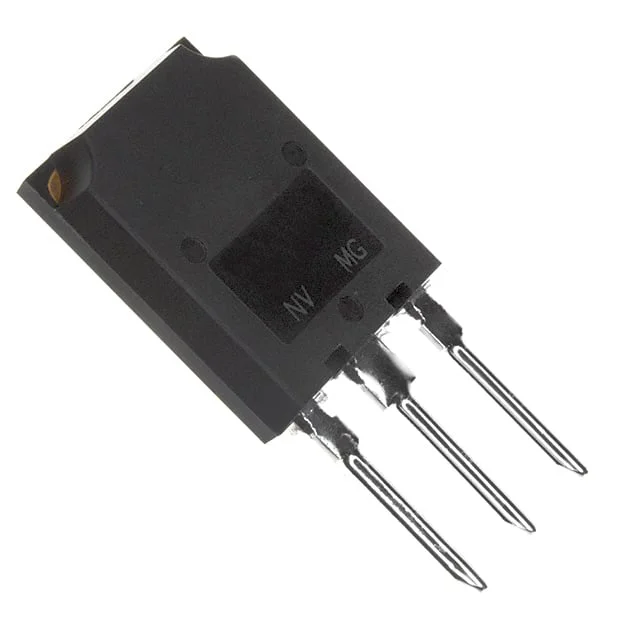

IRFPS40N50L
MOSFET N-CH 500V 46A SUPER247
- Üretici
- Vishay
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFPS40N50L
IRFPS40N50L Hakkında
IRFPS40N50L, Vishay tarafından üretilen N-Channel MOSFET transistördür. 500V drain-source gerilimi ve 46A sürekli drenaj akımı kapasitesi ile yüksek gerilim uygulamalarında kullanılan bir güç transistörüdür. 100mOhm maksimum on-state direnç değeri ile verimli güç dağılımı sağlar. TO-274AA (SUPER-247) paketinde sunulan bu bileşen, anahtarlama uygulamaları, güç kaynakları, inverterler ve endüstriyel kontrol sistemlerinde yaygın olarak kullanılmaktadır. -55°C ile 150°C arasında çalışabilir ve 540W maksimum güç dağılımı kapasitesine sahiptir. ±30V gate gerilimi toleransı ile geniş uygulama alanlarına uyum sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 46A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 380 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8110 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 540W (Tc) |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 28A, 10V |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
