Transistörler - FET, MOSFET - Tekil

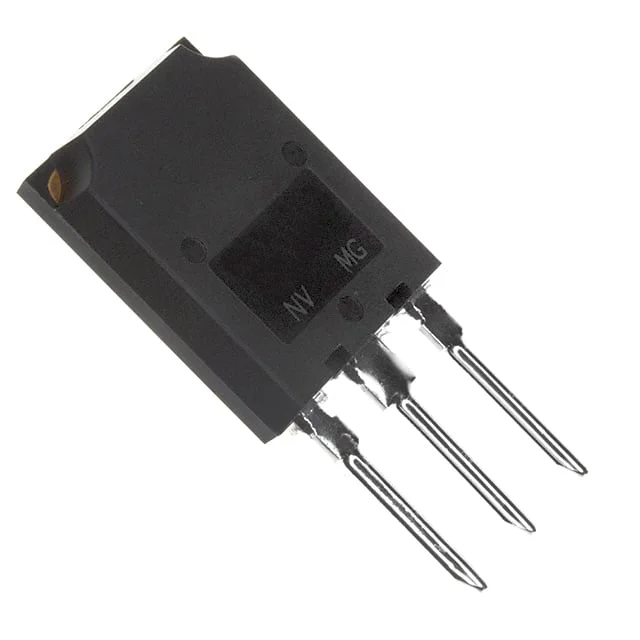

IRFPS38N60LPBF
MOSFET N-CH 600V 38A SUPER247
- Üretici
- Vishay
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFPS38N60L
IRFPS38N60LPBF Hakkında
IRFPS38N60LPBF, Vishay tarafından üretilen N-Channel MOSFET transistörüdür. 600V drenaj-kaynak gerilimi ve 38A sürekli drenaj akımı kapasitesi ile yüksek güç uygulamalarında kullanılmak üzere tasarlanmıştır. TO-274AA (SUPER-247™) paketi içinde sunulan bu bileşen, anahtarlamaya hızlı tepki verebilme ve düşük on-rezistansı (150mΩ @ 23A, 10V) nedeniyle güç kaynakları, invertörler, motor kontrol devreleri ve endüstriyel güç dönüştürme sistemlerinde yaygın olarak tercih edilir. -55°C ile 150°C arasında çalışabilir ve 540W'a kadar güç harcayabilir. Through-hole montaj tipi ile PCB'ye direkt monte edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 38A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 320 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7990 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 540W (Tc) |
| Rds On (Max) @ Id, Vgs | 150mOhm @ 23A, 10V |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
