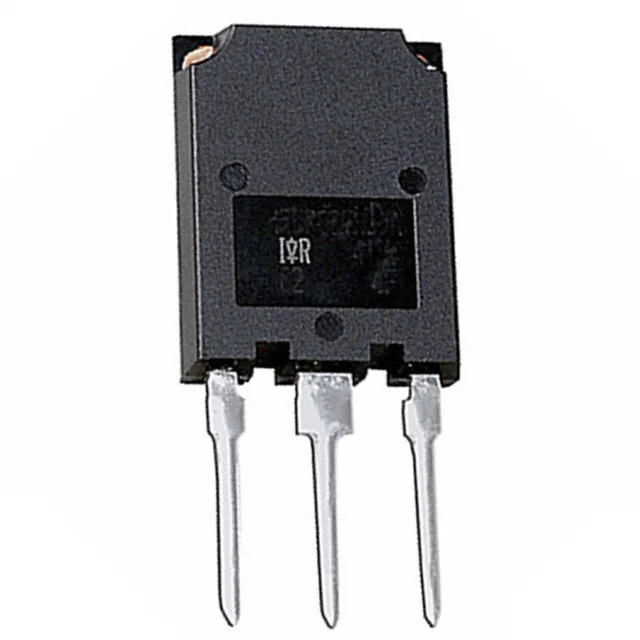

IRFPS3810PBF
MOSFET N-CH 100V 170A SUPER247
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFPS3810
IRFPS3810PBF Hakkında
IRFPS3810PBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 170A sürekli drain akımı kapasitesiyle yüksek güç uygulamalarında kullanılan bir anahtarlama elemanıdır. SUPER247 (TO-274AA) paketinde sunulan bu bileşen, 9mΩ maksimum RDS(on) değeriyle düşük iletim kaybı sağlar. 10V gate sürücü geriliminde çalışır ve maksimum 580W güç dağıtabilir. Endüstriyel güç kaynakları, motor kontrol devreleri, şarj yönetim sistemleri ve ağır akım anahtarlama uygulamalarında tercih edilir. -55°C ile 175°C arasında güvenli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 170A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 390 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6790 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 580W (Tc) |
| Rds On (Max) @ Id, Vgs | 9mOhm @ 100A, 10V |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
