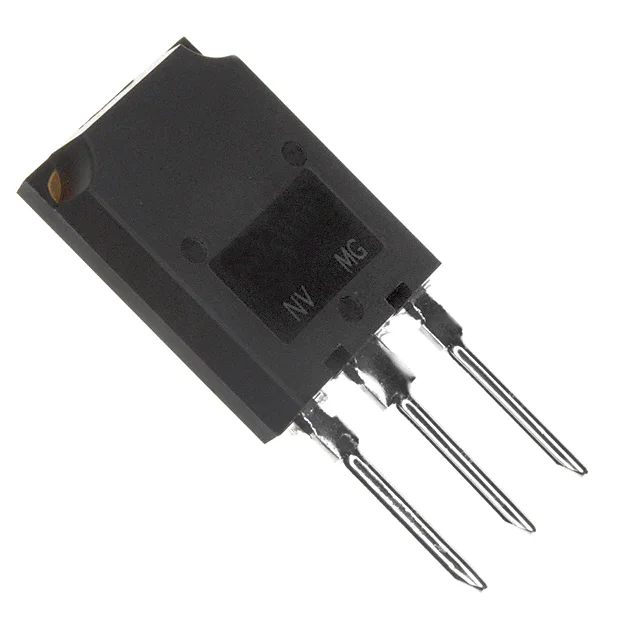

IRFPS37N50A
MOSFET N-CH 500V 36A SUPER247
- Üretici
- Vishay
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFPS37N50A
IRFPS37N50A Hakkında
IRFPS37N50A, Vishay tarafından üretilen N-Channel MOSFET transistördür. 500V drain-source gerilimi ve 36A sürekli drenaj akımı kapasitesi ile yüksek gerilim anahtarlama uygulamalarında kullanılır. SUPER247 paketinde sunulan bu transistör, güç dönüşüm devreleri, anahtarlamalı güç kaynakları, UPS sistemleri ve motor kontrol uygulamalarında tercih edilir. 130mOhm RDS(on) değeri ile verimli iletim sağlar. 180nC gate charge değeri hızlı komütasyon özelliği sunar. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. TO-274AA paket türü ile through-hole montajı destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 36A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 180 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5579 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 446W (Tc) |
| Rds On (Max) @ Id, Vgs | 130mOhm @ 22A, 10V |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
