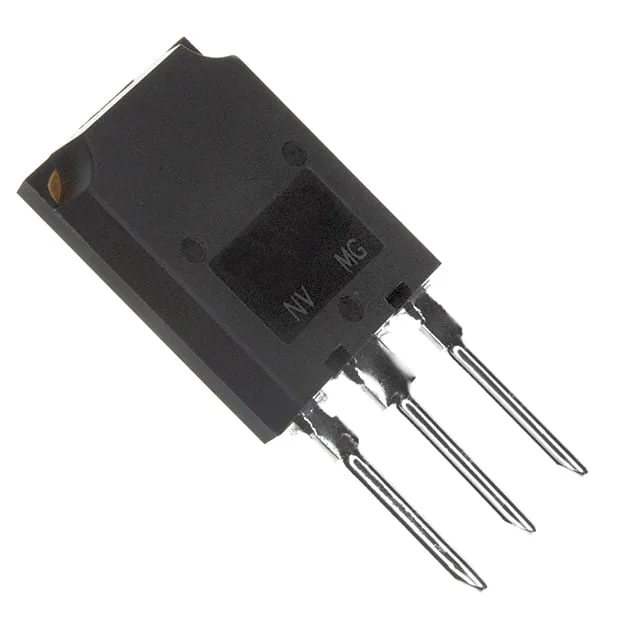

IRFPS35N50LPBF
MOSFET N-CH 500V 34A SUPER247
- Üretici
- Vishay
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFPS35N50L
IRFPS35N50LPBF Hakkında
IRFPS35N50LPBF, Vishay tarafından üretilen N-Channel MOSFET transistörüdür. 500V drenaj-kaynak gerilimi ve 34A sürekli drenaj akımı kapasitesine sahiptir. TO-274AA (SUPER-247) paketinde sunulan bu bileşen, güç dönüştürme devrelerinde, anahtarlama uygulamalarında ve motor kontrol sistemlerinde kullanılır. 145mΩ maksimum Rds(on) değeri ile verimli güç yönetimi sağlar. -55°C ile 150°C arasında çalışabilir ve 450W güç tüketebilir. Düşük gate charge (230nC) sayesinde hızlı anahtarlama özelliği sunar. Endüstriyel ve telekomunikasyon uygulamalarında tercih edilen bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 34A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 230 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5580 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 450W (Tc) |
| Rds On (Max) @ Id, Vgs | 145mOhm @ 20A, 10V |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
