Transistörler - FET, MOSFET - Tekil

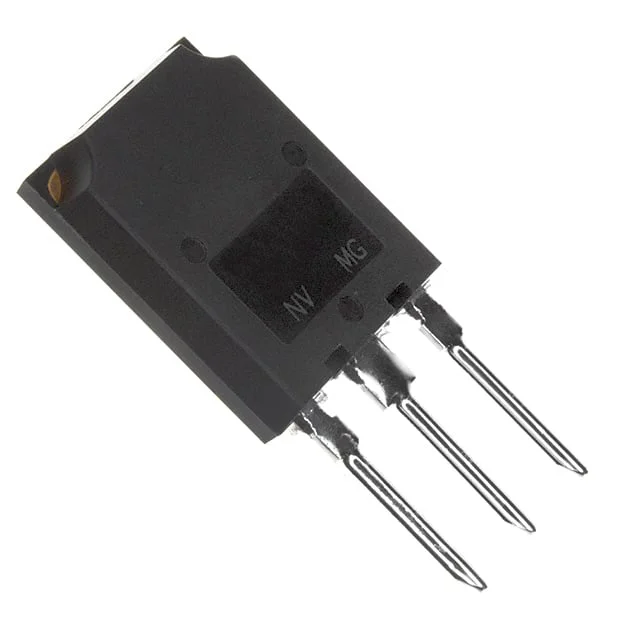

IRFPS30N60KPBF
MOSFET N-CH 600V 30A SUPER247
- Üretici
- Vishay
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFPS30N60K
IRFPS30N60KPBF Hakkında
IRFPS30N60KPBF, Vishay tarafından üretilen N-Channel güç MOSFETidir. 600V drain-source gerilimi ve 30A sürekli drain akımı ile yüksek gerilim uygulamalarında kullanılır. TO-274AA (SUPER247) paketinde sunulan bu transistör, anahtarlama güç kaynakları, şarj cihazları, UPS sistemleri ve endüstriyel sürücü uygulamalarında tercih edilir. 190mOhm maksimum RDS(on) değeri ile verimli enerji dönüşümü sağlar. -55°C ile 150°C arasında çalışan bu bileşen, 450W maksimum güç saçılması ile tasarlanmıştır. MOSFET teknolojisine dayanan hızlı anahtarlama özelliği sayesinde yüksek frekans uygulamalarında da uygulanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 220 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5870 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 450W (Tc) |
| Rds On (Max) @ Id, Vgs | 190mOhm @ 18A, 10V |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
