Transistörler - FET, MOSFET - Tekil

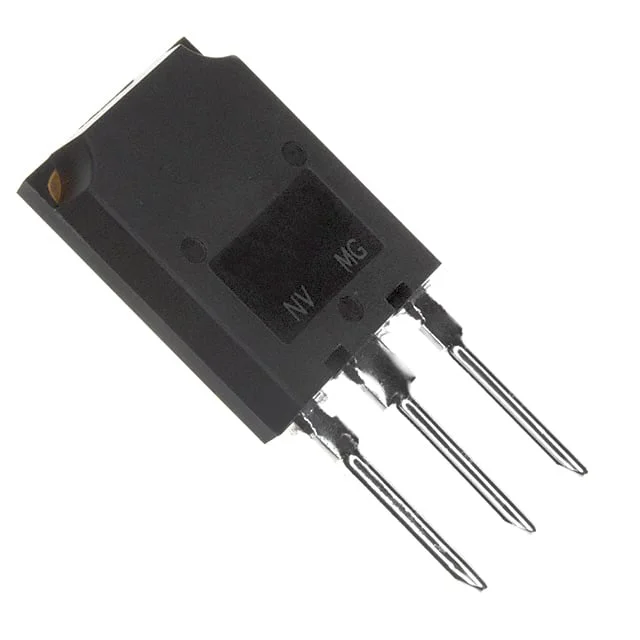

IRFPS29N60LPBF
MOSFET N-CH 600V 29A SUPER247
- Üretici
- Vishay
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFPS29N60L
IRFPS29N60LPBF Hakkında
IRFPS29N60LPBF, Vishay tarafından üretilen N-Channel MOSFET transistördür. 600V drain-source gerilimi ve 29A sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılır. TO-274AA (SUPER-247) paket tipi ile yüksek güç yoğunluklu tasarımlara uygun, 210mOhm maksimum Rds(On) değeri ile iletim kayıplarını minimuma indirir. IGBT sürücü devreleri, inverter uygulamaları, anahtarlamış güç kaynakları ve motor kontrol sistemlerinde tercih edilir. -55°C ile 150°C arasında çalışan bu transistör, 480W maksimum güç yayılımı kapasitesi ile endüstriyel ve tıbbi cihazlarda kullanılmaktadır. Through-hole montaj özelliği klasik PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 29A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 220 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6160 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 480W (Tc) |
| Rds On (Max) @ Id, Vgs | 210mOhm @ 17A, 10V |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
