Transistörler - FET, MOSFET - Tekil

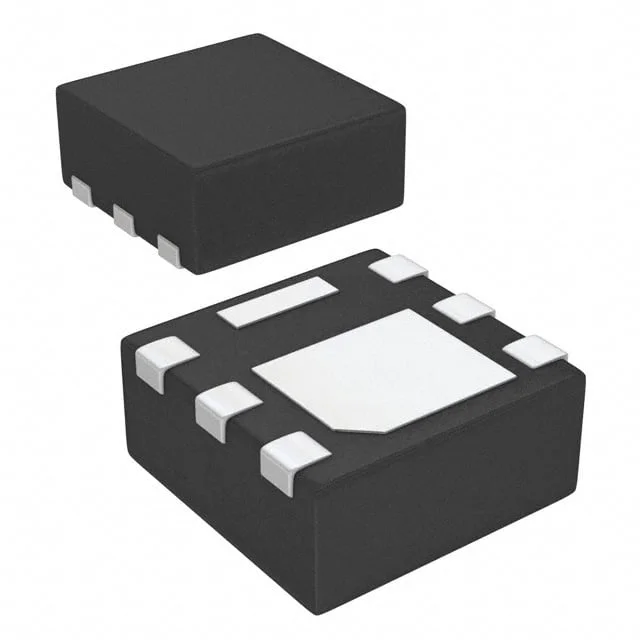

IRFHS9301TRPBF
MOSFET P-CH 30V 6A/13A 6PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFHS9301
IRFHS9301TRPBF Hakkında
IRFHS9301TRPBF, Infineon Technologies tarafından üretilen P-Channel MOSFET transistördür. 30V drain-source gerilimi ve 6A (Ta) / 13A (Tc) sürekli drain akımı kapasitesiyle tasarlanmıştır. 37mΩ (max) on-resistance değeri ile düşük güç kaybında çalışır. 6-PQFN (2x2mm) yüzey montajı paketine sahip olup, -55°C ile +150°C arasında çalışabilir. Gate charge 13nC ve input capacitance 580pF değerleriyle hızlı anahtarlama uygulamalarında kullanılabilir. Güç yönetimi, DC-DC dönüştürücüleri, batarya yönetimi sistemleri ve anahtarlamalı güç kaynakları gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Ta), 13A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 13 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 580 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 37mOhm @ 7.8A, 10V |
| Supplier Device Package | 6-PQFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.4V @ 25µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
