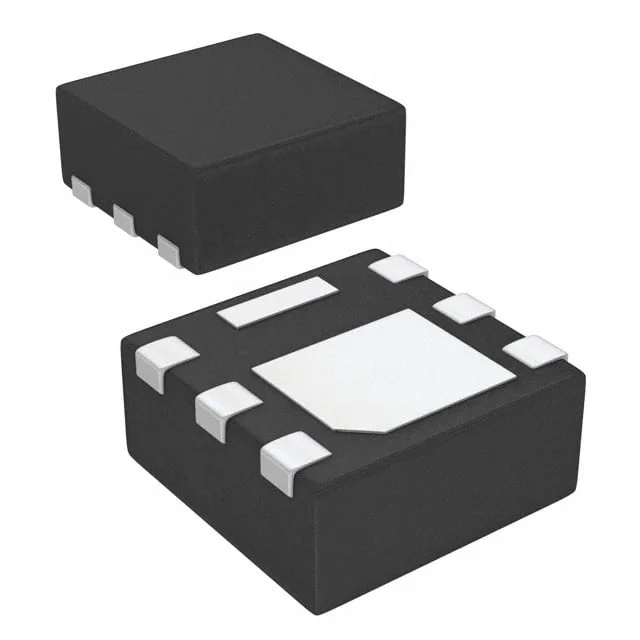

IRFHS8342TRPBF
MOSFET N-CH 30V 8.8A/19A TSDSON
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFHS8342TR
IRFHS8342TRPBF Hakkında
IRFHS8342TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 8.8A sürekli drenaj akımı (25°C'de) ile tasarlanmıştır. 16mΩ maksimum RDS(On) değeri düşük açılış direnci gerektiren uygulamalarda verimli çalışmayı sağlar. Surface Mount paketi (6-PowerVDFN) ile PCB integre edilebilir. Sürücü devrelerine, güç yönetimi, LED kontrolü ve voltaj regülatörleri gibi anahtarlama uygulamalarında kullanılır. Geniş çalışma sıcaklığı aralığı (-55°C ~ 150°C) endüstriyel ortamlara uygunluğunu arttırır. Düşük gate charge (8.7nC) ile hızlı anahtarlama işlemleri gerçekleştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.8A (Ta), 19A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8.7 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 600 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 16mOhm @ 8.5A, 10V |
| Supplier Device Package | PG-TSDSON-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.35V @ 25µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
