IRFHS8242TRPBF

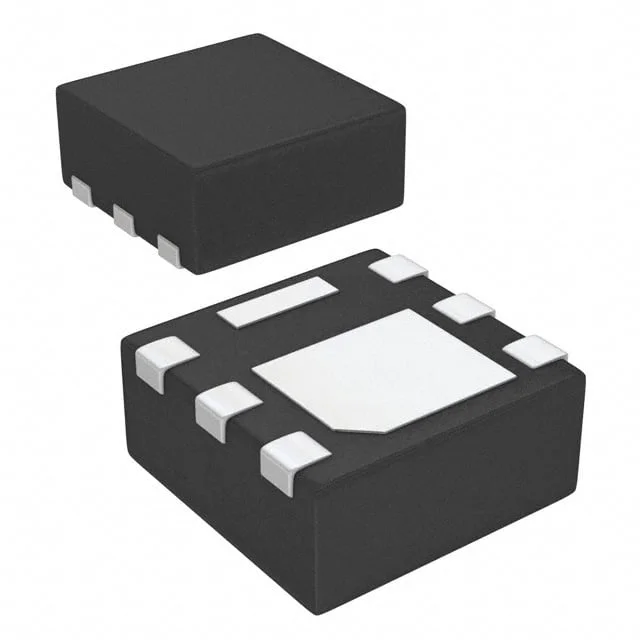

MOSFET N-CH 25V 9.9A/21A 6PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFHS8242
IRFHS8242TRPBF Hakkında
IRFHS8242TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 25V Vdss ile tasarlanmış bu bileşen, 21A sürekli drenaj akımı (Tc) ve 9.9A akımı (Ta) ile çalışabilir. 6-PowerVDFN (2x2mm) yüzey montajlı paket içerisinde sunulan transistör, maksimum 2.1W güç tüketimi ile çalışır. 13mOhm (@ 8.5A, 10V) Rds(on) değeri ile düşük iletim kaybı sağlar. -55°C ile 150°C arasında çalışabilen bu MOSFET, güç yönetimi, DC-DC dönüştürücüler, motor sürücüleri ve anahtarlama uygulamalarında kullanılır. 10.4nC kapı yükü ve 653pF giriş kapasitanslı yapısı, hızlı komütasyon gerektiren devrelerde etkin çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.9A (Ta), 21A (Tc) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10.4 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 653 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 13mOhm @ 8.5A, 10V |
| Supplier Device Package | 6-PQFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.35V @ 25µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
