Transistörler - FET, MOSFET - Tekil

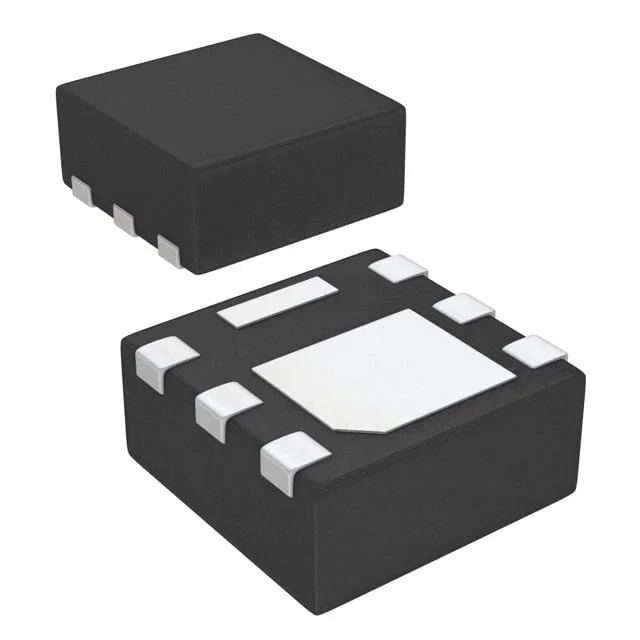

IRFHS8242TR2PBF
MOSFET N-CH 25V 9.9A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFHS8242
IRFHS8242TR2PBF Hakkında
IRFHS8242TR2PBF, Infineon Technologies tarafından üretilen N-channel MOSFET transistördür. 25V drain-source voltaj kapasitesiyle ve 9.9A sürekli drain akımı özelliğiyle tasarlanmıştır. 13mOhm on-resistance değeri ile düşük güç kaybı sağlar. 6-PQFN (2x2) yüzey montaj paketinde sunulan bu bileşen, güç yönetimi, DC-DC dönüştürücüler, motor kontrol ve anahtarlama uygulamalarında kullanılır. 2.35V threshold voltajı ve 10.4nC gate charge özellikleriyle hızlı komütasyon gerçekleştirir. Ürün Obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.9A (Ta), 21A (Tc) |
| Drain to Source Voltage (Vdss) | 25 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10.4 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 653 pF @ 10 V |
| Mounting Type | Surface Mount |
| Package / Case | 6-PowerVDFN |
| Part Status | Obsolete |
| Rds On (Max) @ Id, Vgs | 13mOhm @ 8.5A, 10V |
| Supplier Device Package | 6-PQFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 2.35V @ 25µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
