Transistörler - FET, MOSFET - Tekil

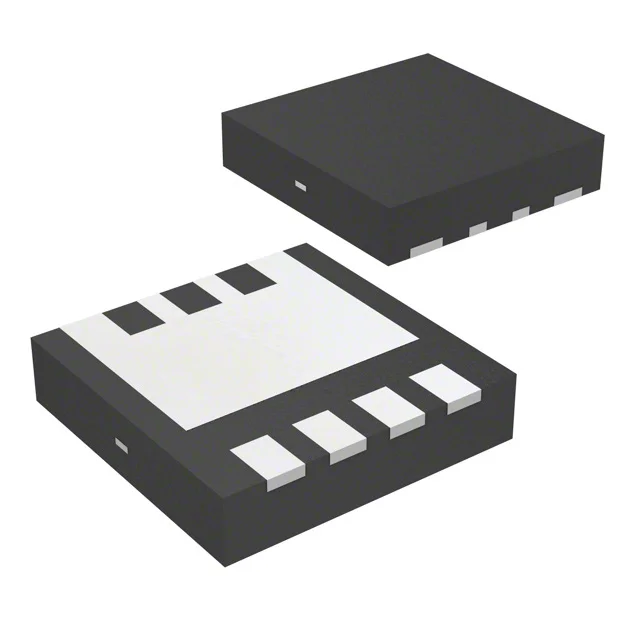

IRFHM4234TRPBF
MOSFET N-CH 25V 20A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-TQFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFHM4234
IRFHM4234TRPBF Hakkında
IRFHM4234TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 25V drain-source voltajında 20A sürekli akım kapasitesine sahip bu bileşen, düşük on-resistance değeri (4.4mOhm @ 10V) ile verimli anahtarlama işlemlerini gerçekleştirir. 8-pin TQFN paketinde sunulan transistör, güç yönetimi, DC-DC dönüştürücüler, motor kontrol ve enerji dağıtım sistemlerinde anahtarlama elemanı olarak kullanılır. ±20V gate voltaj toleransı ve geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ile çeşitli endüstriyel ve tüketici uygulamalarına uygun hale getirir. Düşük gate charge (17nC @ 10V) hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 17 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1011 pF @ 13 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-TQFN Exposed Pad |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.8W (Ta), 28W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.4mOhm @ 30A, 10V |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.1V @ 25µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
