Transistörler - FET, MOSFET - Tekil

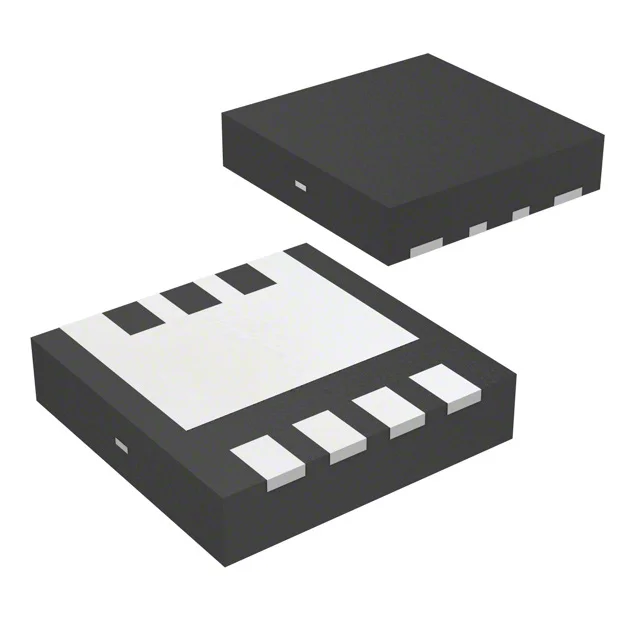

IRFHM4226TRPBF
MOSFET N CH 25V 28A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-TQFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFHM4226
IRFHM4226TRPBF Hakkında
IRFHM4226TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 25V drain-source voltaj kapasitesi ve 28A sürekli drain akımı ile tasarlanmıştır. 2.2mOhm (10V, 30A) düşük on-direnci sayesinde düşük güç kaybı sağlar. Surface mount 8-TQFN paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışabilir. Switching uygulamaları, güç yönetimi devreleri, motor kontrolü ve DC-DC dönüştürücülerde yaygın olarak kullanılır. 4.5V ve 10V drive voltajında optimize edilmiş tasarımı, mikrocontroller entegrasyonunu kolaylaştırır. Not: Bu ürün üretimi sonlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 28A (Ta) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 32 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2000 pF @ 13 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-TQFN Exposed Pad |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.7W (Ta), 39W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.2mOhm @ 30A, 10V |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.1V @ 50µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
