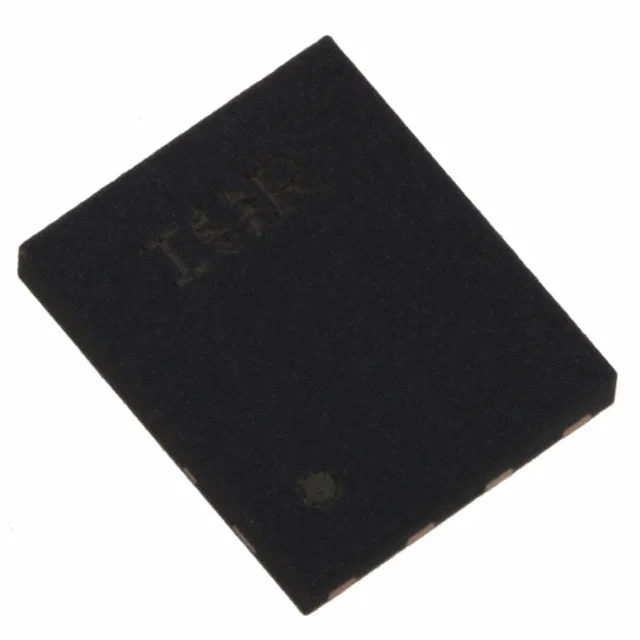

IRFH9310TRPBF
MOSFET P-CH 30V 21A/40A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFH9310
IRFH9310TRPBF Hakkında
IRFH9310TRPBF, Infineon Technologies tarafından üretilen P-Channel MOSFET transistörüdür. 30V drain-source gerilimi ve 21A (Ta) / 40A (Tc) sürekli akım kapasitesi ile güç uygulamalarında kullanılır. 4.6mΩ on-resistance değeri ile düşük güç kaybı sağlar. PQFN (5x6) yüzey montajı paketinde sunulan bileşen, anahtarlama devreleri, güç yönetimi, motor kontrolü ve voltaj dönüştürücü uygulamalarında tercih edilir. -55°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 21A (Ta), 40A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 58 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5250 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 4.6mOhm @ 21A, 10V |
| Supplier Device Package | PQFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.4V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
