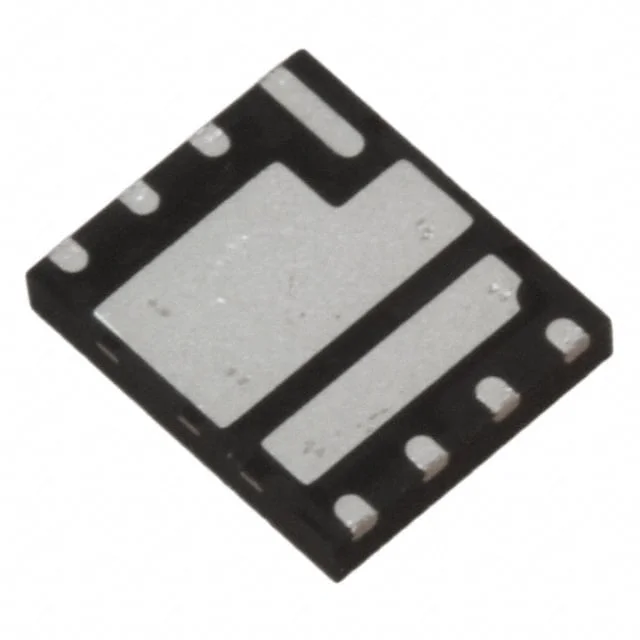

IRFH7885TRPBF
MOSFET N-CH 80V 22A 8PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFH7885
IRFH7885TRPBF Hakkında
IRFH7885TRPBF, Infineon Technologies tarafından üretilen N-channel power MOSFET'tir. 80V drain-source voltaj (Vdss) ve 22A sürekli drain akımı kapasitesi ile güç yönetimi uygulamalarında kullanılır. 3.9mOhm maksimum Rds(on) değeri ile düşük iletim kaybı sağlar. -55°C ile 150°C arasında çalışan bu transistör, yüksek frekans switch uygulamaları, DC-DC dönüştürücüler, motor kontrolü ve güç yönetimi devrelerinde kullanılmak üzere tasarlanmıştır. Surface mount 8-PQFN paket tipi ile kompakt tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Ta) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 54 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2311 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-VQFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.6W (Ta), 156W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.9mOhm @ 50A, 10V |
| Supplier Device Package | 8-PQFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.6V @ 150µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
