Transistörler - FET, MOSFET - Tekil

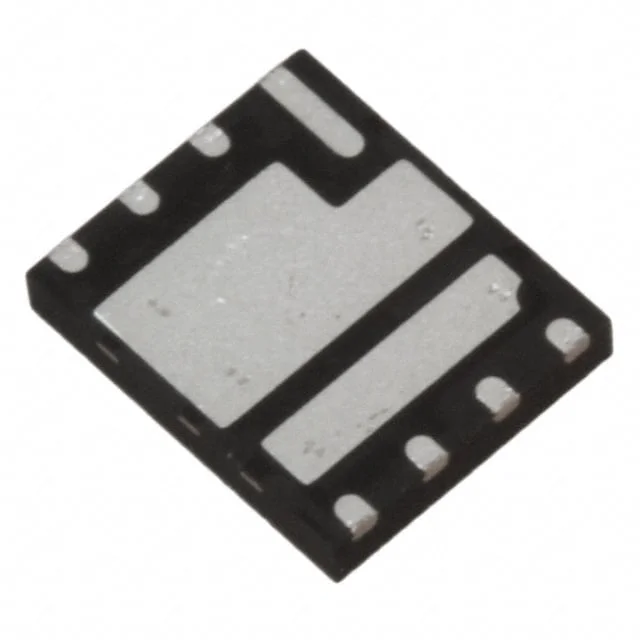

IRFH7882TRPBF
MOSFET N-CH 80V 26A 8PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFH7882
IRFH7882TRPBF Hakkında
IRFH7882TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 80V drain-source voltaj ve 26A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılır. 3.1mOhm düşük gate-source direnci sayesinde anahtarlama kayıplarını minimalize eder. 8-pin VQFN yüzey montaj paketinde sunulur. Güç kaynakları, DC-DC dönüştürücüler, motor kontrolü ve ağır akım anahtarlama devreleri gibi uygulamalarda tercih edilir. -55°C ile 150°C çalışma sıcaklığı aralığında güvenilir operasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 26A (Ta) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 74 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3186 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-VQFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 4W (Ta), 195W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.1mOhm @ 50A, 10V |
| Supplier Device Package | 8-PQFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.6V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
