Transistörler - FET, MOSFET - Tekil

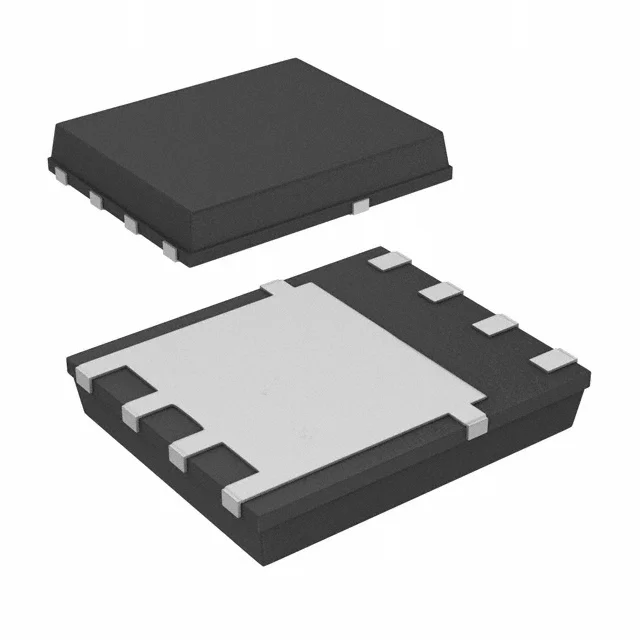

IRFH7446TRPBF
MOSFET N-CH 40V 85A 8PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFH7446
IRFH7446TRPBF Hakkında
IRFH7446TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 40V Drain-Source geriliminde 85A sürekli drenaj akımı sağlayabilir. 3.3 mOhm'luk düşük açık durum direnci (RDS(on)) ile yüksek akım uygulamalarında verimli çalışma sunar. 8-PQFN Surface Mount paketinde gelmektedir. -55°C ile +150°C arasında çalışabilir. Gate kapasitesi 3174 pF ve Gate yükü 98 nC'dir. Güç yönetimi, DC-DC konvertörler, motor kontrol, switched-mode güç kaynakları ve yüksek akımlı anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 85A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 98 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3174 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-TQFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 78W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.3mOhm @ 50A, 10V |
| Supplier Device Package | 8-PQFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
