Transistörler - FET, MOSFET - Tekil

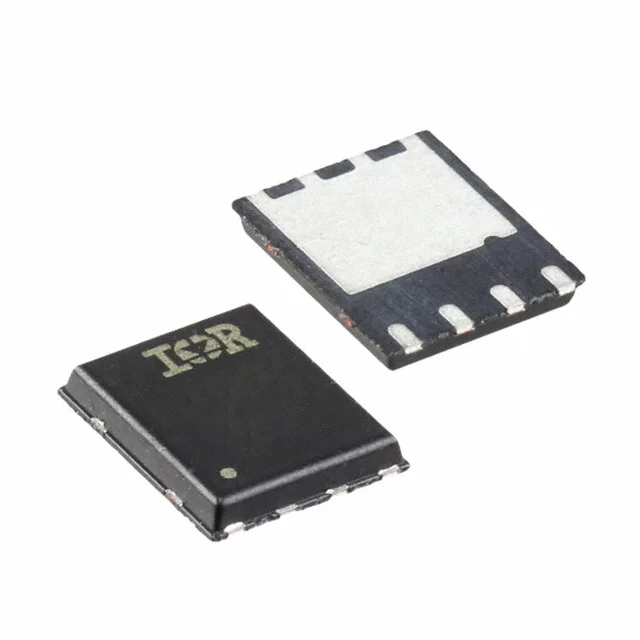

IRFH7085TRPBF
MOSFET N-CH 60V 100A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFH7085TR
IRFH7085TRPBF Hakkında
IRFH7085TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source gerilimi ve 100A sürekli drain akımı kapasitesi ile yüksek akım uygulamalarına uygun tasarlanmıştır. 3.2mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. PQFN (5x6) surface mount paketinde sunulan bu bileşen, motor kontrol, güç yönetimi, anahtarlama uygulamaları ve DC-DC dönüştürücülerde kullanılır. -55°C ile +150°C arasında çalışma sıcaklığında güvenilir performans sunar. 6V ve 10V sürücü geriliminde optimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 165 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6460 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 156W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.2mOhm @ 75A, 10V |
| Supplier Device Package | PQFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.7V @ 150µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
